Тоже был на этой ветке форума. Понравилась схема. И наверное буду повторять , но со своими изменениями. А то что ранее собирал для вылазок, сейчас далеко находится ...

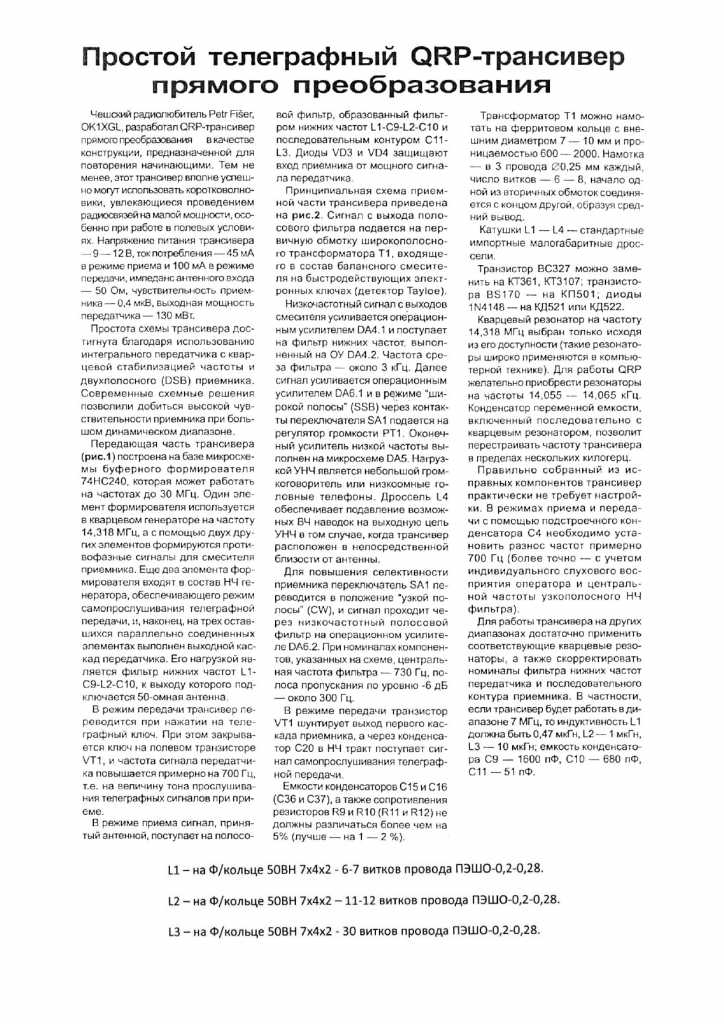

Конечно, это DSB. Там на фотке и часть схемы видна, сразу вспомнилась эта публикация в "Ридиомир КВ и УКВ".

Все простейшие QRP трансиверы - DSB. Если хотите иметь однополосный приём и передачу, то нужно делать либо фазовращатели, либо использовать промежуточную частоту с кварцевыми фильтрами или ЭМФ в качестве основной селекции.

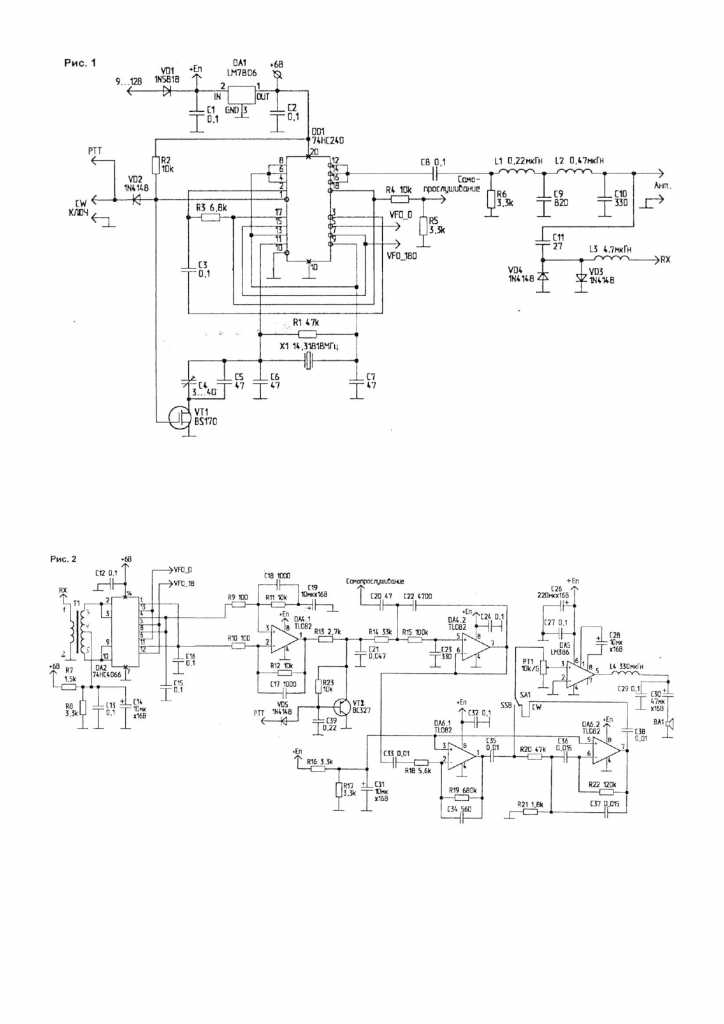

А схема трансивера тоже понравилась своей простотой и лаконичностью.

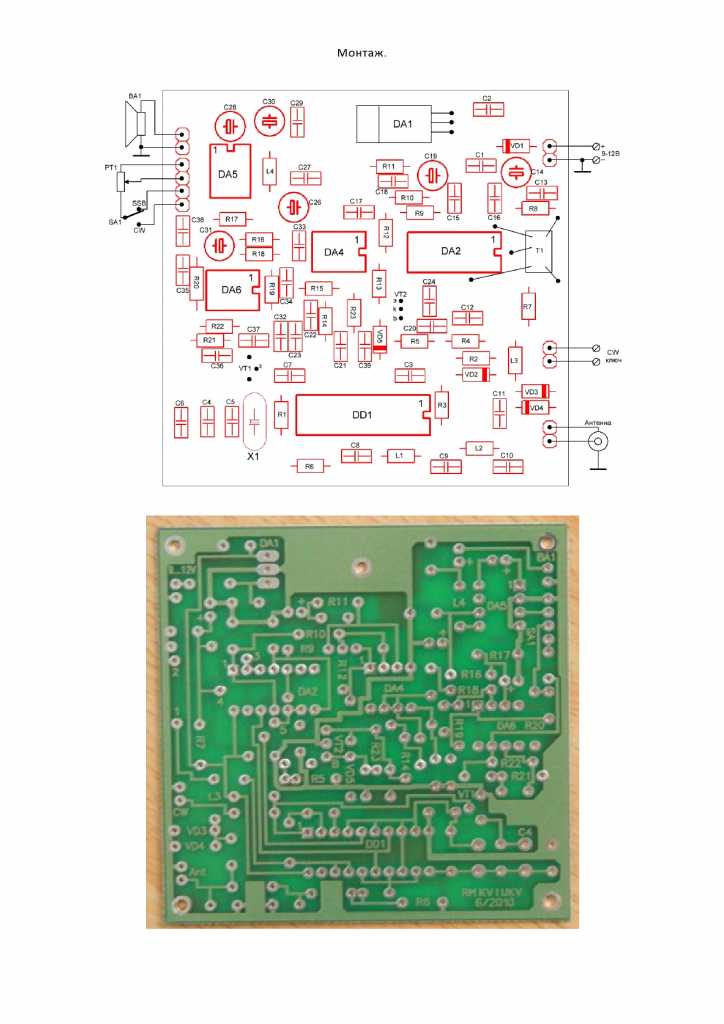

А главное, что можно купить набор деталей с печаткой - это вообще здорово! Для начинающих, для популяризации радиосвязи на КВ, то, что надо!

Свинтил Limerick Sudden 40m Receiver Kit

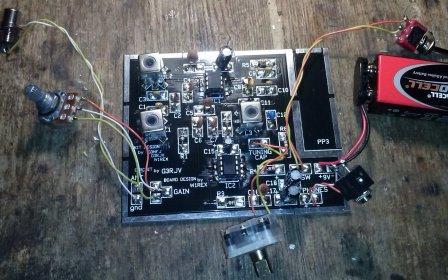

Практически сразу заработал. Осталось спаять корпус (отдельные детальки корпуса крепятся к основной плате пайкой). Еще немного подстрою гетеродин. Думаю использовать в качестве второго радио для игры "Justas".
В инструкции сказано откусить контакты от экранов катушек. А по логике экраны нужно бы заземлить. Когда касаюсь пальцем платы реакции на прием нет, а вот когда касаюсь пальцем экранов, есть влияние на прием. Что посоветуете?

Валер, так ты заземли, а потом попробуй откусывать контакты и оставь лучший вариант.
Экраны-то паяются?

Экраны паяются. И ноги эти еще не откусывал. Меня удивляет почему не сказано в инструкции. Придется еще помучится с корпусом. Его части спаиваются припоем под прямыми углами. Вот кручу детальки , прилаживаю что бы точно, но идеи как сделать на практике пока нет. Может перед пайкой пластилином зафиксировать?
А так схема приемника проста- две микросхемы. Существует к нему и КИТ передатчик, но у меня его нет.

Валер, ты их спаяй между собой проволочными перемычками. Потом распрями так, как должно быть и припаяй к плате и между собой. А перемычки, в процессе пайки, удалишь.

Да, Миша, так и сделаю. Днем не проверить толком так как диапазон пуст. Вечером попытаюсь. А после уже насовсем помещу в корпус.

Спаял корпус. Заземлил экраны катушек. Но что то стабильность частоты не нравится.
Прием чистый, всех слышно, но достаточно быстро "плывет" частота. Что бы представить как-
станция дает cq некоторое время секунд 20-30. Вот за это время у сигнала меняется тон от 1000 гц до 0. Что можно сделать ?

Внимательно понаблюдал частота убегает строго вниз , приблизительно 200-300 гц в минуту.
Сразу после включения. Минут через 15 дрейф уменьшается. Так и должно быть?
Микросхема что ли прогревается?

rw3ai пишет:
У меня такой же эффект был в гетеродине ППП. Проблему решил заменой контурных кондёров, которые под значительным напряжением (вольты). Там что-то типа пьезо-эффекта. Проявлялось на но-нейм smd-кондёрах. Чтобы проверить, оно это или нет, после более-менее стабилизации частоты выключите и через несколько секунд снова включите. Если это темпертурный эффект, он не будет снова проходить "с нуля" весь перепад частот. А если именно тот типа-пьезо-эффект, то будет опять большой перепад частот.
