Борис, отличная конструкция, спасибо за фото! Жаль у нас мало выкладывают фото своих поделок, а смотреть интересно.

Я в ближайшее время проведу подобные эксперименты - к волномеру буду подключать различные катушки-рамки (или даже контура с конденсаторами) и оценивать излучение от различных генераторов, регенераторов, а может даже удаленных сигналов. Пока хотя бы качественно оценить возможность системы - рамка-волномер-усилитель-индикатор

Интересная идея для сменных катушек.

...

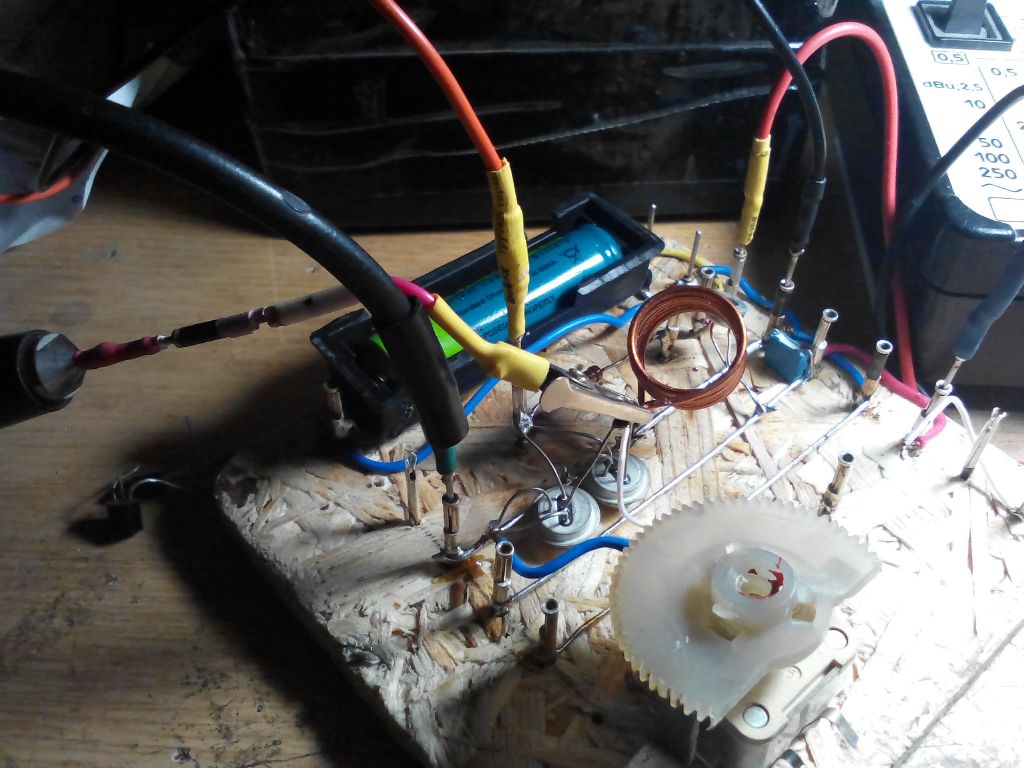

Провел микролаб. работу - собрал барьерный генератор на двух ГТ313 (как в схеме ГИРа, см. выше), частота примерно 20 МГц. Питание 1 Вольт. При токе 100 мкА постоянное напряжение на эмиттерах было всего около 150 мВ. Амплитуда ВЧ на контуре примерно 100 мВ (но возможно мой С1-94 уже плохо показывает эти частоты).
Так что получается супернизковольтный генератор. Но даже для схем с питанием 1 вольт выгоднее использовать кремниевые транзисторы (у них на эмиттерах примерно 500 мВ постоянного напряжения), при меньшем токе (пару десятков мкА) амплитуда ВЧ на контуре будет повыше

Hallo liebe "Minimalisten"
Привет мои маленькие Минималисты!

Вобщем, это все что я понял из немецкой статьи по результатам MAS контеста
www.qrpcc.de/contestergebnisse/mas/2016/
мой передатчик на 6П3С оказался достойно выглядящим среди других минималистских аппаратиков в основном немецких коллег
www.dl0hbs.de/qrp-mas16.php

Это я изучал в поисках идей конструкцию "Полевика" от Димы UR4MCK (CQQRP#31) и вспомнил, что брал участие в этом тесте, так что самоделкостроение пока не умирает

Спасибо Виталий за сноски. Я в тот раз пролетел со своим ТХ на 6П3С . Надо тщательней готовиться было. Только потом вспомнил что у меня вполне рабочий PIXIE-2 был на 7023.
Нужно была с ним выступить. Он вполне подошел бы по числу деталей. Получается что надо постоянно готовить комплекты под разные тесты . В субботу будет "Сделай сам" . Есть время что лишний раз проверить.

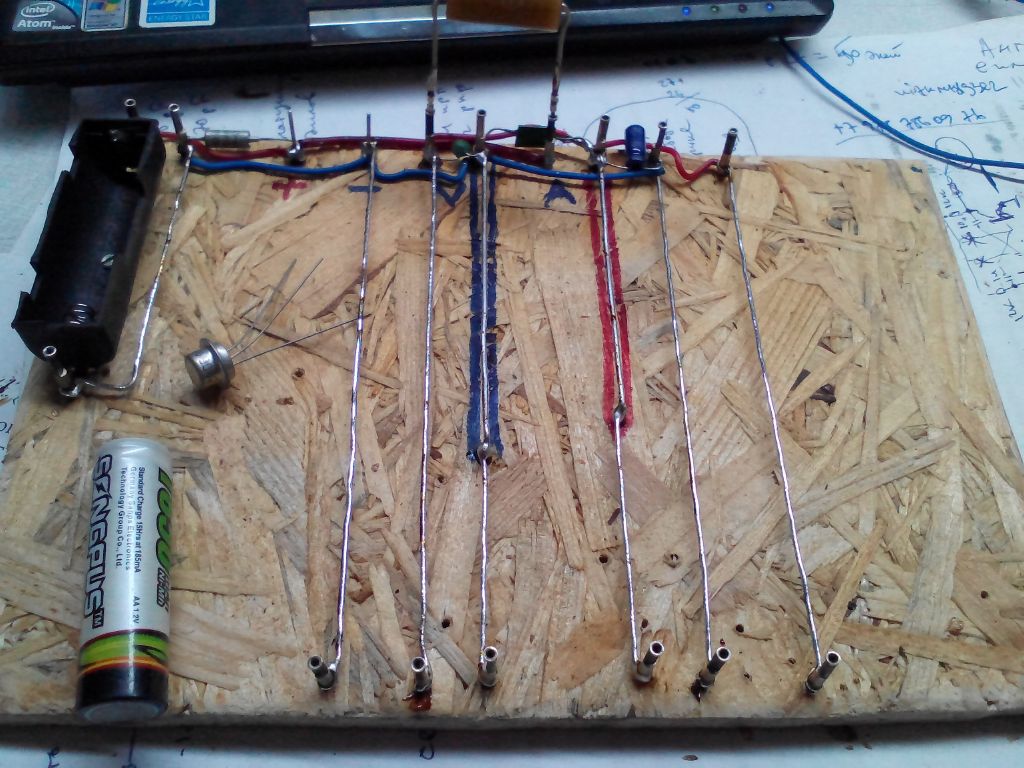

Макетирование на досточках зарекомендовало себя, и сделал макетик побольше



прямо как какие-то гусли со струнами получились, будем на них схемы играть

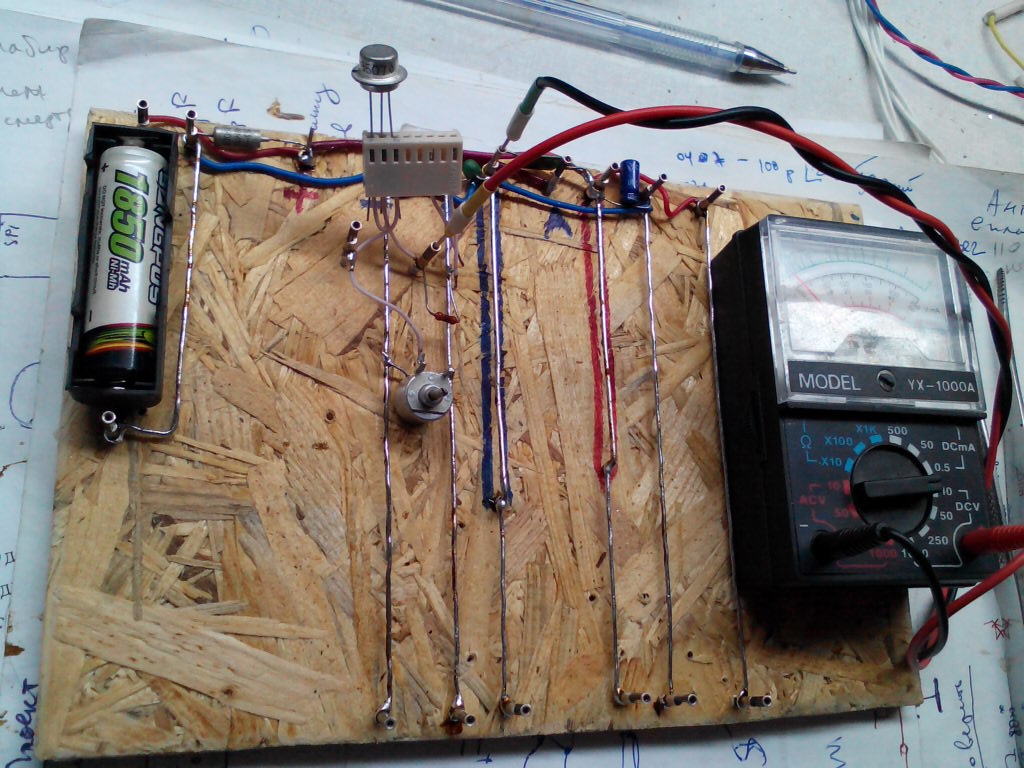

вот, например, накидал для отбора транзисторов стендик.



Контрольные точки рулят, устанавливаются легким проколом шила, любой параметр под контролем, все измерительные приборы имеют одинаковые концы - штырьки диаметр 1 мм.
А, вообще, это просто счастье, когда вокруг много дырок, куда можно вставить прибор

UU7JF пишет: Это да...

alexis пишет:
Как-то все многозначно...
