Вдохновленный неплохим телеграфным фильтром с шириной 200 Гц в трансивере QCX решил сделать такой же для трансивера прямого преобразования Пилигрим. Изначально автором этого чудесного трансивера прямого преобразования был предусмотрен фильтр с шириной 600 Гц, да и то в виде опции. Все таки Пилигрим позиционировался как SSB трансивер. Внимательное изучение инструкции к QCX привело к первоисточнику примененного фильтра. Ссылка

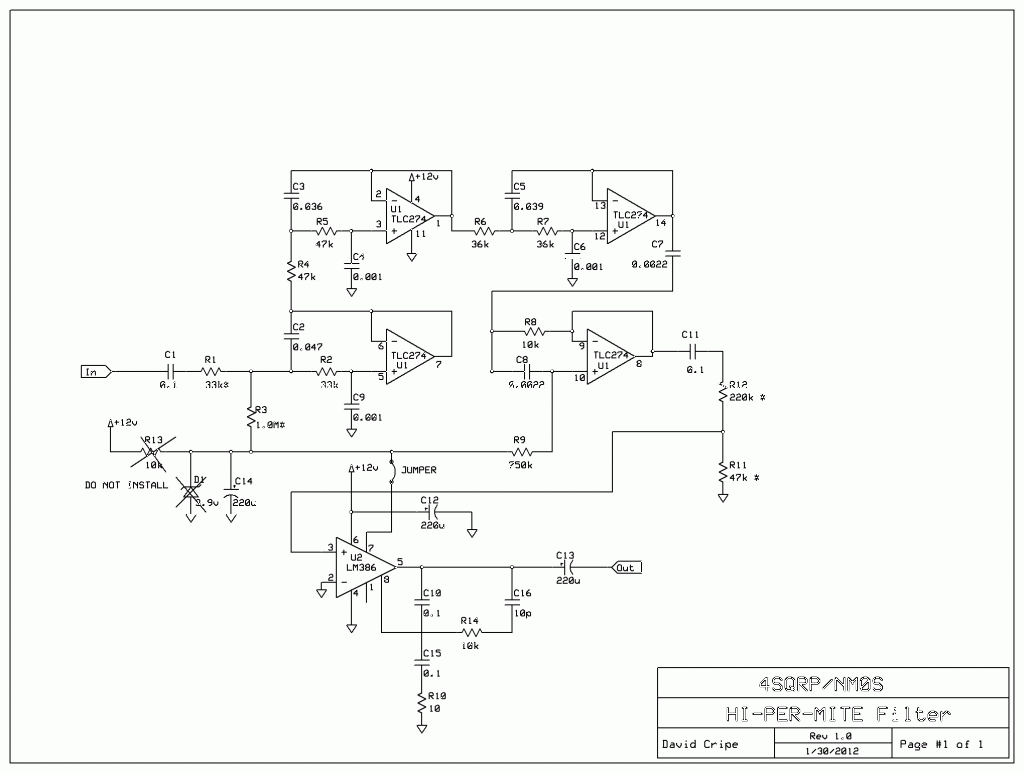

Схема первоисточника:

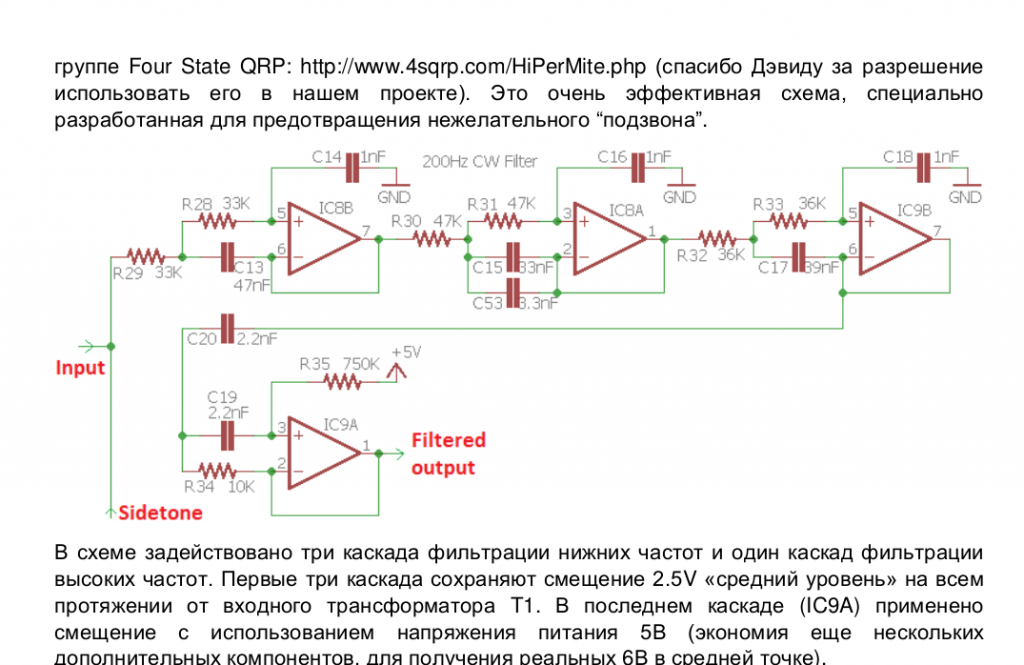

Схема модификации в трансивере QCX:

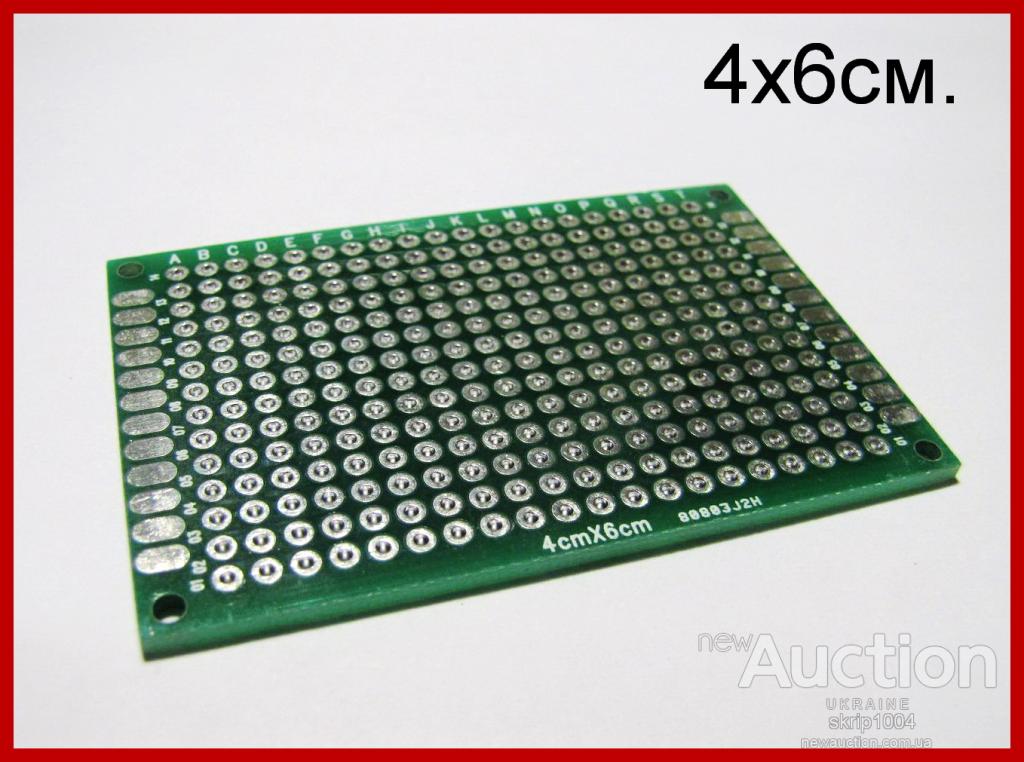

Под такую макетную плату была разведена схема фильтра. Только размер не 60*40, а чуть поболее. Был вырезан кусок от большой платы. Вместо редко ОУ TLC274 были применены распространенные NE5532 2 штуки.



Плата на выводных дискретных элементах, SMD не обеспечивают заявленных характеристик в силу температурной нестабильности своих номиналов.

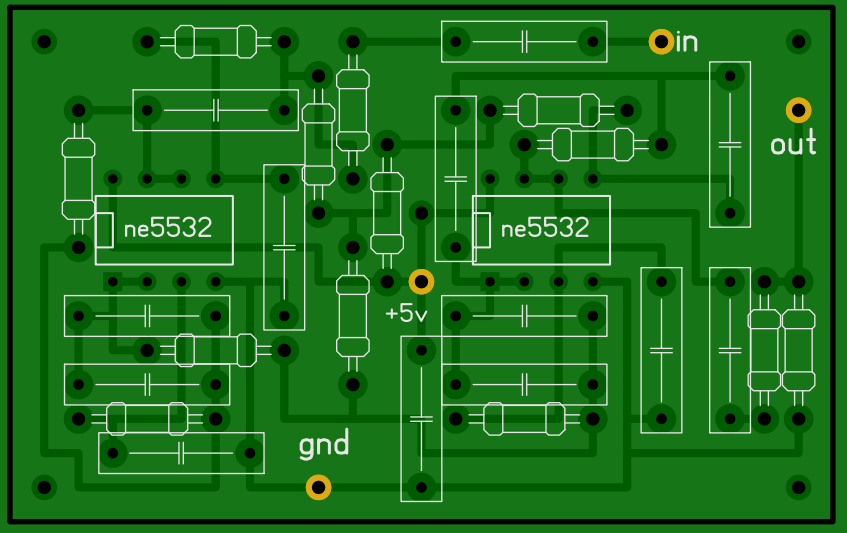

Внешний вид получившейся платы





Порядковый номер элементов подсвечивается при наведении курсора мыши.

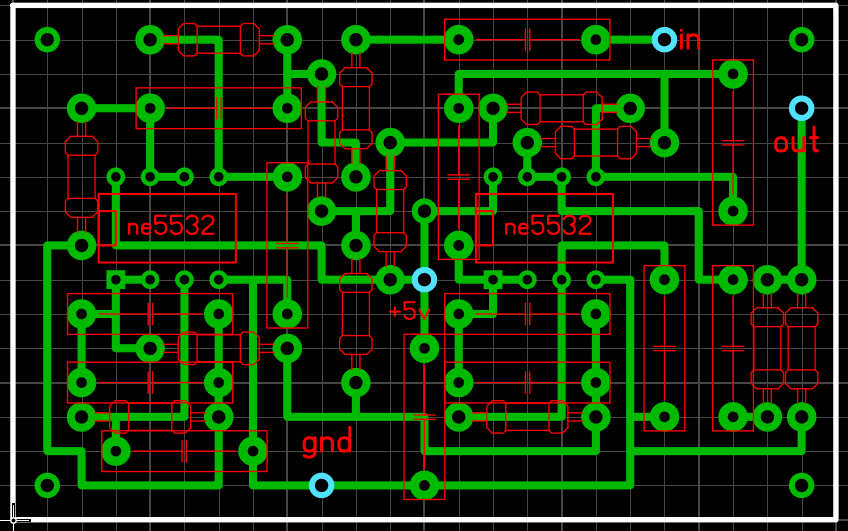

Исходник в Лайоут





Впечатления от добавления фильтра в трансивер- великолепно!

27.04.2020
Добрый день! Напишите пожалуйста, какая центральная частота
данного фильтра.

Центральная частота ( а так же и коэффициент усиления фильтра) определяется номиналами резисторов и с использованием стандартных номиналов равна 700Гц. Если использовать "некруглые" номиналы ( метод параллельного соединения), то можно двигать центральную частоту. В первоисточнике по ссылке выше есть таблица и калькулятор для расчета.
