rv9wiw пишет:
Приветствую! Не подскажите откуда именно брали схему выходного каскада на BS170 ? Также схему драйвера...

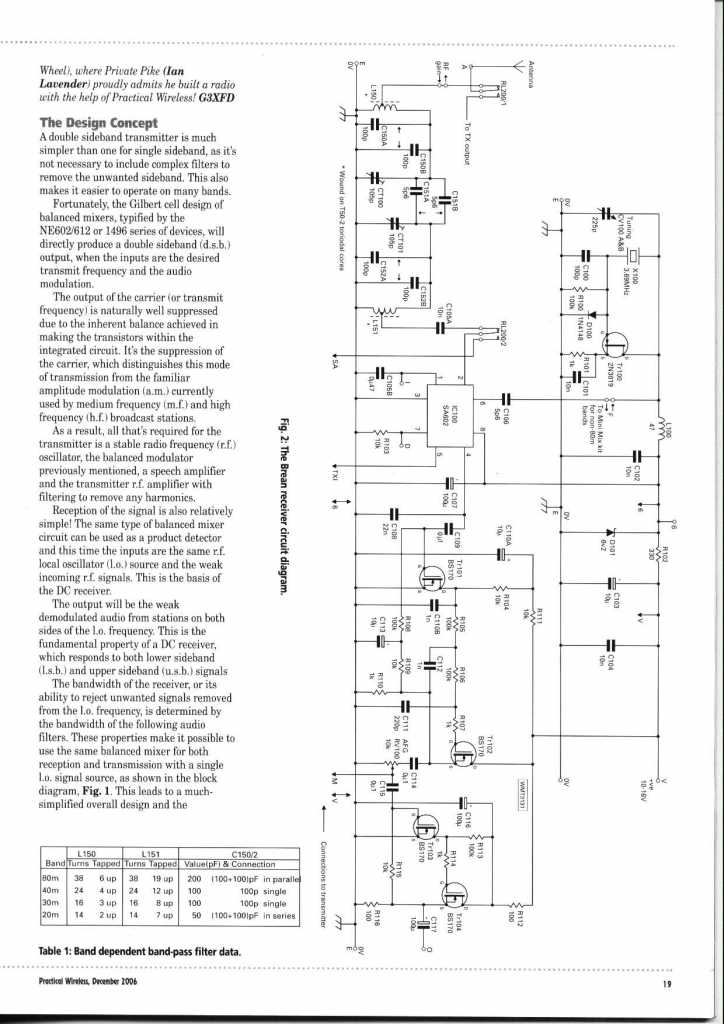

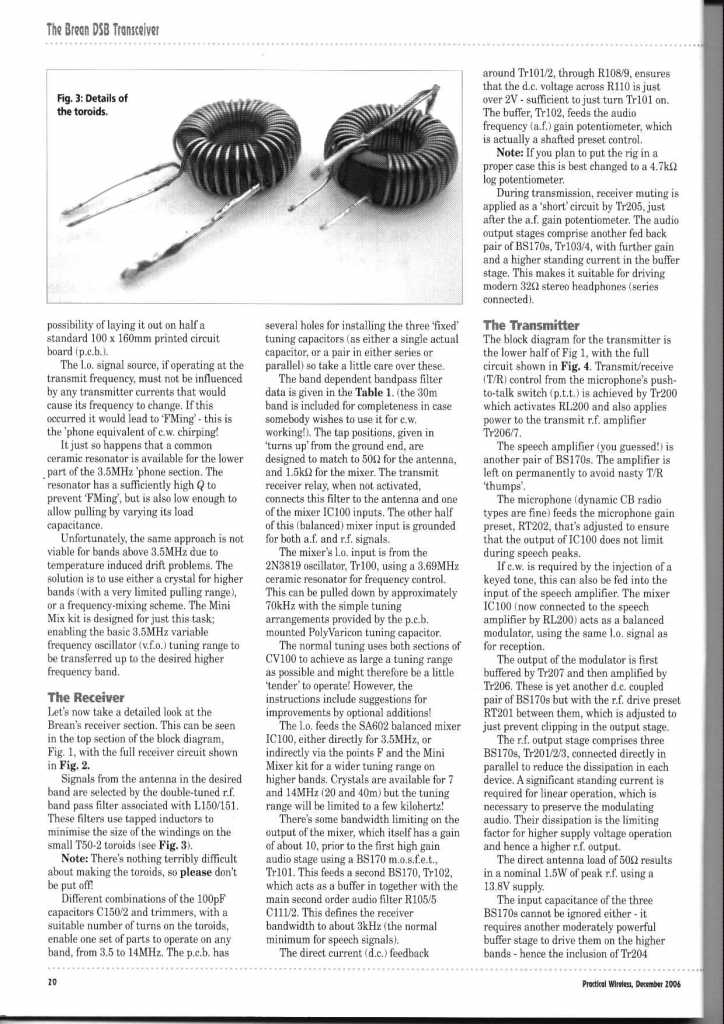

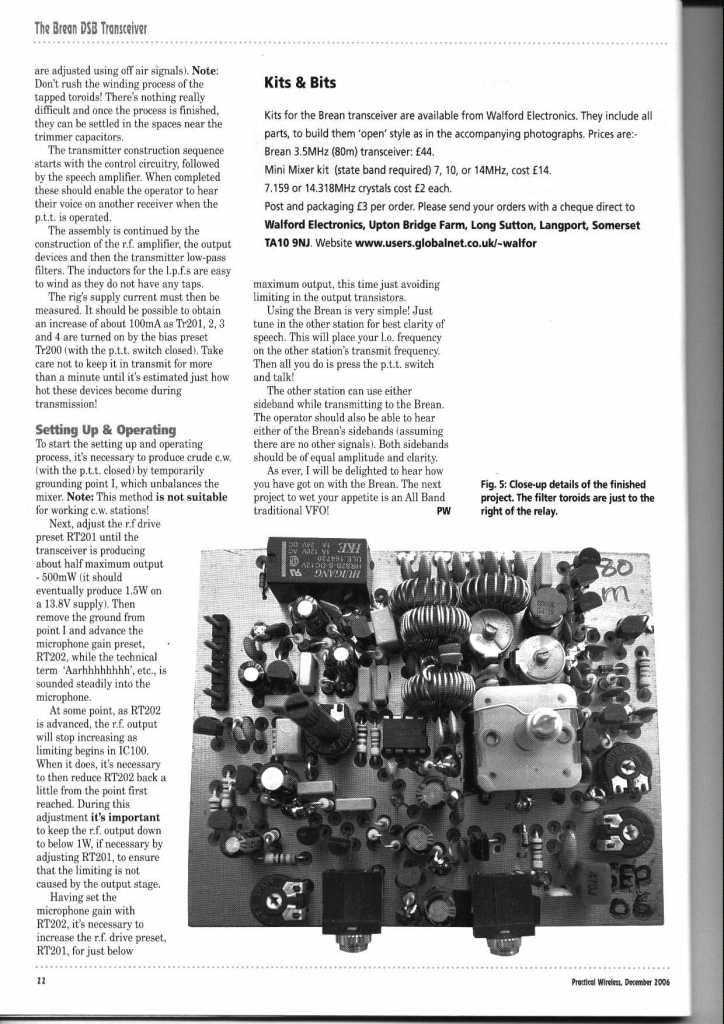

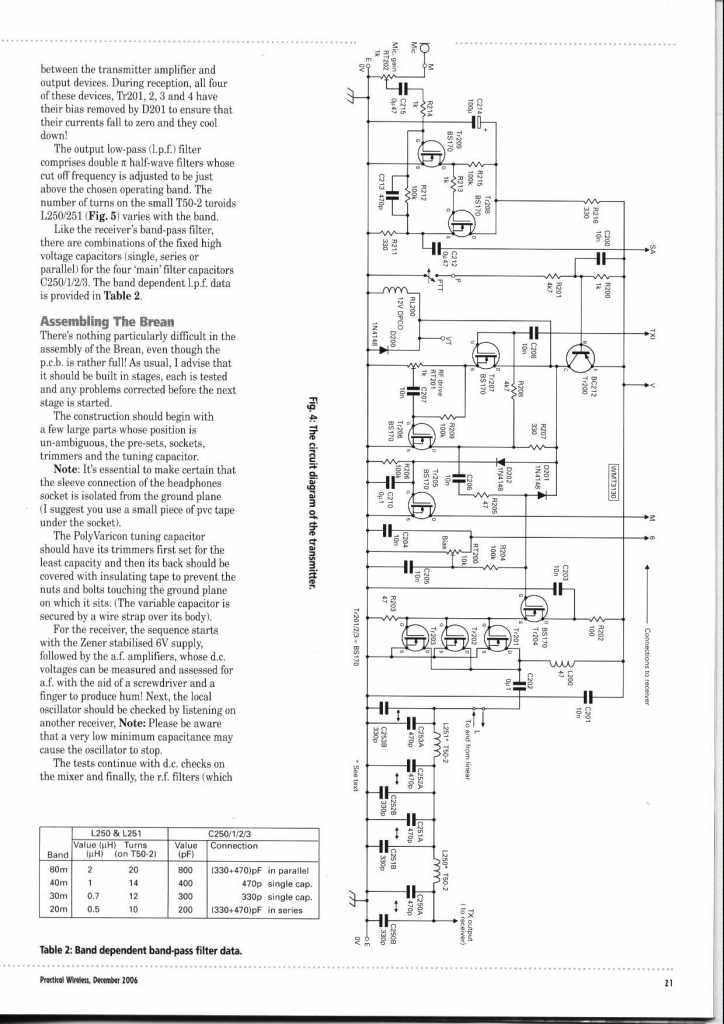

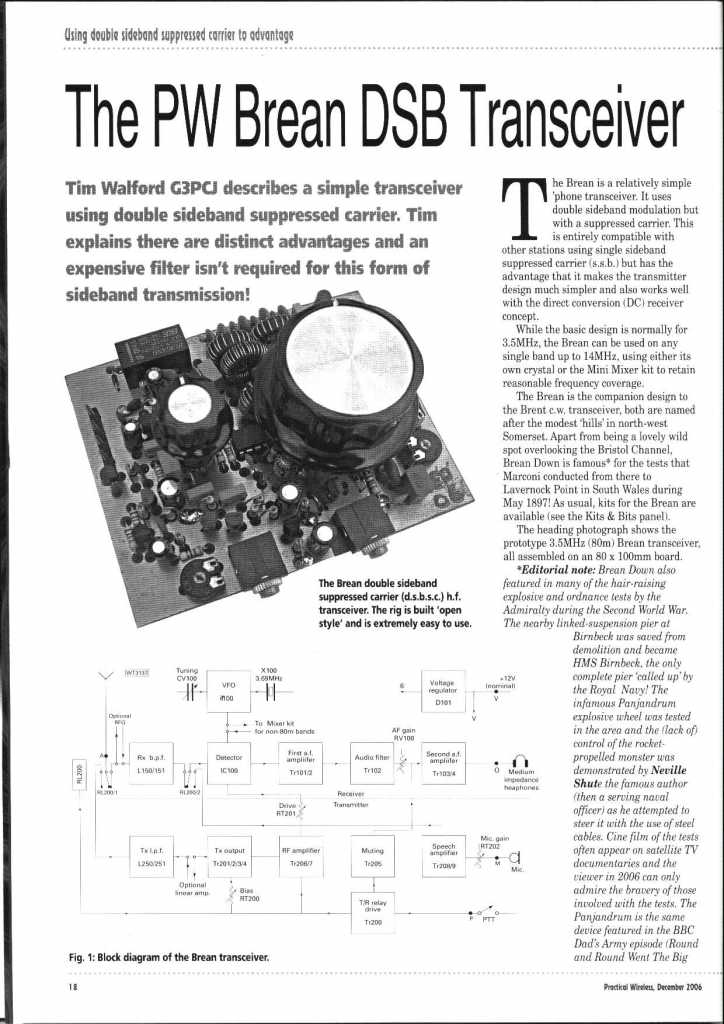

Здравствуйте! Описание и схему аппарата, с которого полностью заимствован УМ, приложил.
Собрана часть схемы c платы передатчика: собственно сам УМ на транзисторах TR207,TR206, TR204-TR201 + цепь смещения на стабилитроне для TR204. Напряжение передачи с основной платы через ДПФ идет на TR207.

Приветствую всех!После долгого радиолюбительского застоя руки потянулись к паяльнику.На чистовую плату перенес с макета свою конструкцию.Надеюсь к весне закончить сие творение.Вот краткое описание

Нашел любопытный квар с надписью 14027 кГц. Собрал емкостную трехточку на кт315. Принимаю на трансивер слабый сигнал на 14027 и мощный сигнал на 28054. Как его заставить работать на 14027? Кварц планируется для маяка с удаленным управлением.

r0c пишет: Проверьте режим работы транзистора. Это первое. Второе: на какой трансивер Вы принимаете сигналы 14027 и 28054 КГц?

С транзистором все в порядке. Проверял работу с кварцем 8867. С ним всеправильно генерирует..
Трансивер хороший, да и частотомер тоже показывает 28054.

Медленно запрягаем, ещё медленнее едем...

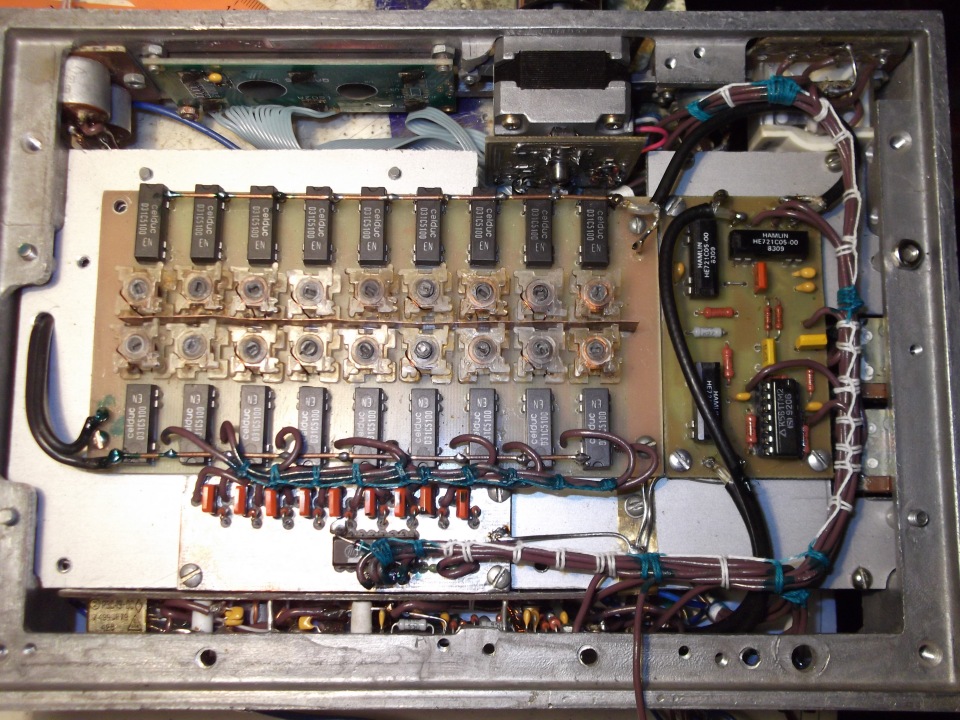

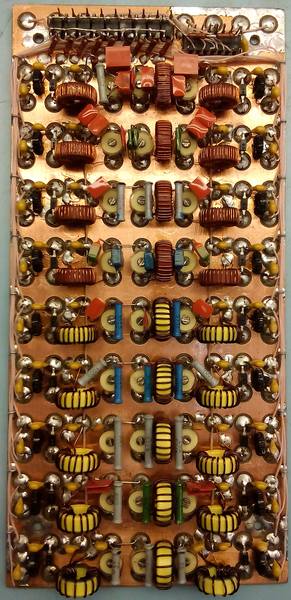

Сделан и настроен ДПФ. Монтаж для такого узла спорный). Дешифратор 2/10 - 555ид10, в качестве преобразователей уровня(электронная коммутация диодами кд409а)применены оптопары PC817. Остаётся самое сложное - корпус.



Евгений

...

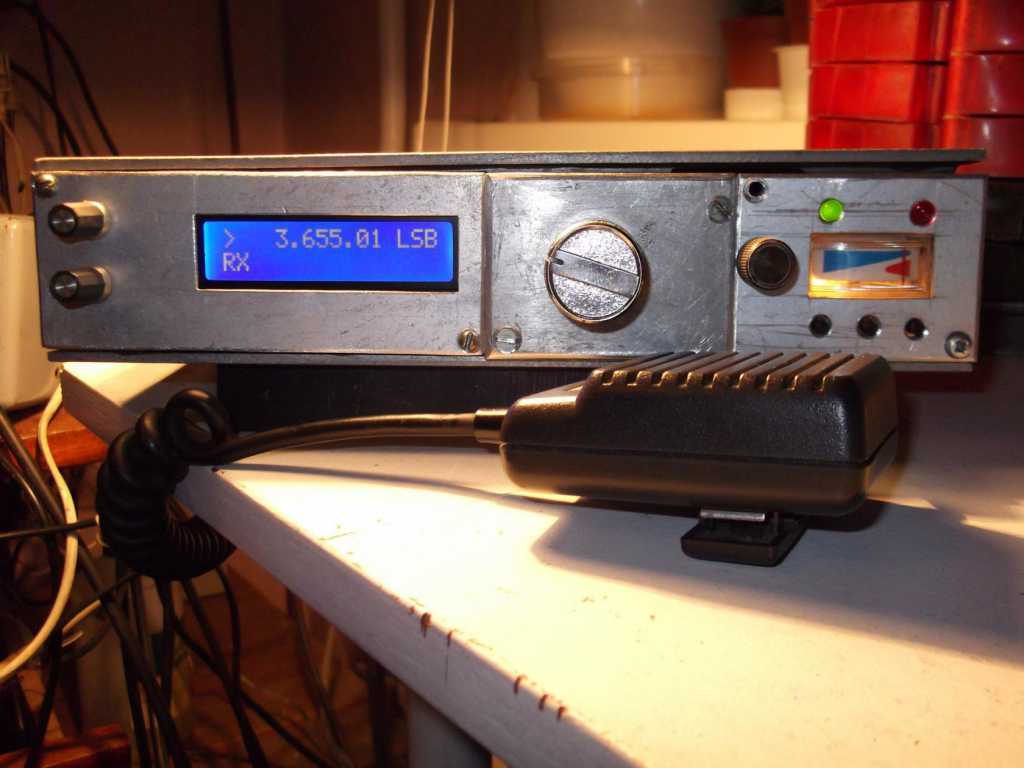

Новый QRP трансивер. Почти доделан,и уже работает.

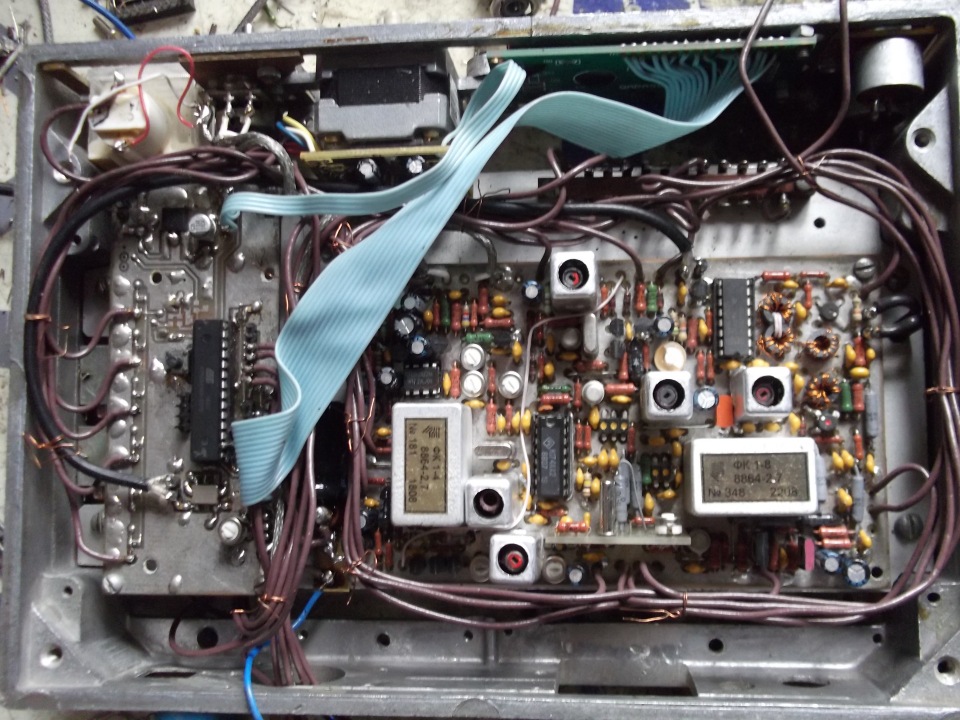

Основная плата собрана по схеме MiniYes с фильтрами Аверс. Синтезатор на Si570, управляется 168й мегой. В SSB порядка пяти Ватт, в телеграфе, чуть больше. В оконечном передатчика КТ920Б.

Вид на платы.
