RG1L пишет:
Качество работы на КВ данного изделия оценивали?

UR5FCM, то, что прием идет на частоте кварца - непорядок.
Проверяли форму сигнала задающего генератора осциллографом?
Пока навскидку варианты:
1) Подрегулировать подстроечные элементы;
2) Проверить каналы I и Q. Если какой-то нерабочий, SDR становится ППП.

да прием на частоте кварца и все
сигналы есть оба
Фигня это все ваше сдр на впд. ппп и то лучше работает
единственное в сдр что не надо ручки крутить ...
Тут не получится сдвиг 90 град как ни танцуй
и как не соберу эту схему все равно прием на частоте гпд
Делал давно на 14мс то же не 28мс а 14 мс
Уровень зеркального канала давится 15дБ макс.
А настройка входного контура сбивает подавление
наверное соберу позже на микросхемах
Тут есть ГПД на имс
www.rlocman.ru/shem/schematics.html?di=182961 уже сделан
Может его прикручу

Уже сделал двухконтурный ДПФ прием чисто 20м

переделал генератор по схеме емкостной трехточки

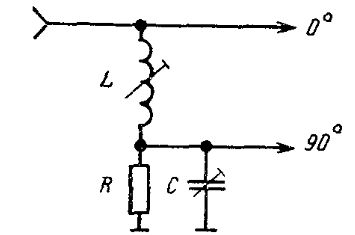

фазосдвигающее звено другого лестничного типа




подавление не более 8 дБ зеркалки при том зависит от частоты.

УНЧ на TDA2822

не получится полностью подавить зеркало

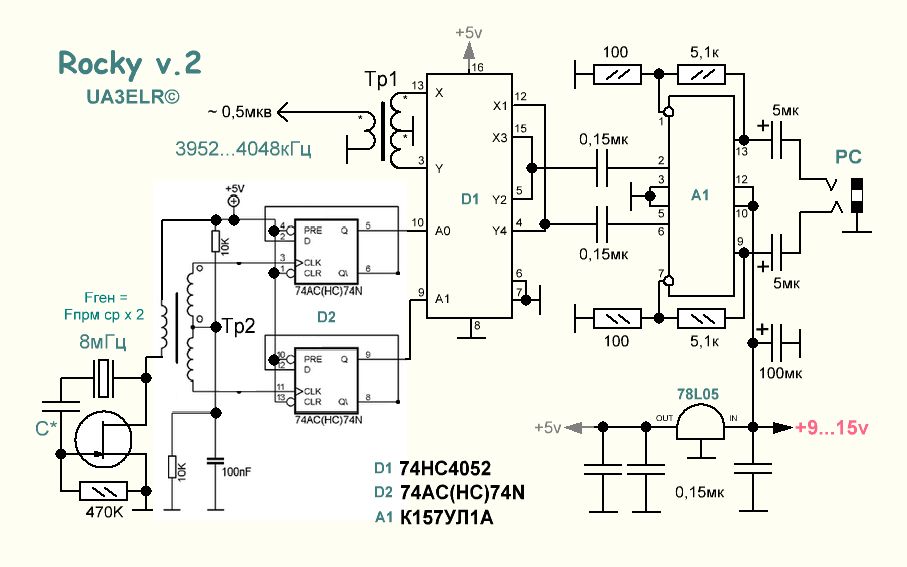

R2AJA пишет: У меня сделана еще одна схема


но там сдвига не наблюдается по-моему, хотя есть деление на 2 - хотя должно частоты не много разные 3.546 и 3.544 МГц на выходах но сдвига сигнала не вижу

Странно. Тут частоты должны быть в точности равны.
Возможно триггеры нестабильно срабатывают.
Попробуйте подрегулировать смещение на среднюю точку трансформатора.
Поставьте между резисторами подстроечник, а его движок подключите к средней точке Тр2.
Регулировкой добейтесь, чтобы частота на выходах триггеров была в точности равна половине частоты КГ. Сдвиг получится автоматически.

2017.12.15

Не нахожу в интернете упоминания о оценке чувствительности самодельного SDR приемника ZetaSDR (да и аналогичных простых SDR).
Родилась идея попробовать оценить чувствительность в домашних условиях.

Оценка чувствительности ZetaSDR, относительно
Yaesu-FT817.

Исходные данные:
В FT817 аттенюатор отключен, предусилитель активен.
ZetaSDR в режиме ППП.
Оценка уровней в программе Spectrum Lab.
Диапазон - 40М.
ВЧ тракт одинаковый до обоих приемников.
Тестовый генератор - 50 мВт с нагрузкой на иглу ~2 см.
Расположение генератора в геометрических точках: условно назовем "А" (оттуда сигнал больше), "Б" (оттуда сигнал слабее).
Антенна подключается напрямую Сигнал1,ШУМ1, либо через малую емкость антенного переключателя Сигнал0, ШУМ0.

Точка "А"
Yaesu-FT817

Сигнал1 = -15 дБ
ШУМ1 = -35 дБ
С/Ш1=20 дБ
Сигнал0 = -30 дБ
ШУМ0 = -45 дБ
С/Ш0=15 дБ

ZetaSDR
Сигнал1 = -70 дБ
ШУМ1 = -80 дБ
С/Ш1=10 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -100 дБ

Точка "Б"
Yaesu-FT817

Сигнал1 = -25 дБ
ШУМ1 = -35 дБ
С/Ш1=10 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -45 дБ

ZetaSDR
Сигнал1 = ниже уровня шумов
ШУМ1 = -80 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -100 дБ

По данным измерениям можно оценить развязку моего антенного переключателя в 10...20 дБ, а
чувствительность ZetaSDR хуже чувствительности FT817 не менее чем на 10 дБ.
Зная чувствительность FT817 равную примерно -150 дБВт, можно оценить чувствительность
ZetaSDR как не лучше чем -140 дБВт.

LY1CE пишет: Все получилось вернее я ошибся с измерениями
Надо было включить два входа осциллографа
ГПД по схеме www.rlocman.ru/shem/schematics.html?di=182961 уже собранный
Спасибо

12.01.2018
Опробовал новую версию программы WSPR (v.2.12) с ZetaSDR.
Важно правильно указать частоту смещения, она подбирается для каждого приемника
и зависит от опорной частоты. Пользоваться можно, главное чтобы частоты WSPR попадали в рабочую полосу SDR приемника!
Подстройка частоты:

Первые рапорты:

Индийский океан, 10000 км, прилично, но и вкачивают не мало, 50 Вт!

24.01.2018

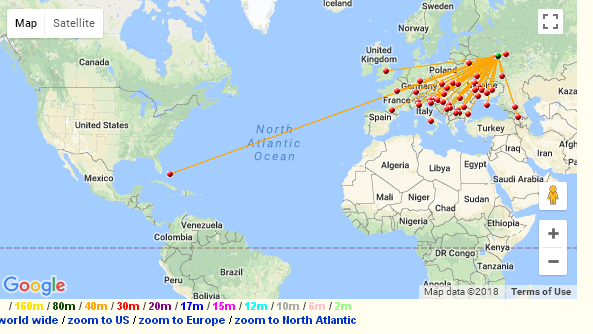

В автоматическом режиме приема CW редкая станция

_{R2AJA C6YL 7011.2 CW CQ 5 dB 14 wpm 0253z 24 Jan
R2AJA C6YL 7006.2 CW CQ 3 dB 16 wpm 0247z 24 Jan}
DXWATCH характеризует станцию как "Pirate Transmitting "
Если станция находится действительно на Багамах, то это около 9000 км расстояние!

19.02.2018
Скиммер DJ9IE вышел в эфир!
