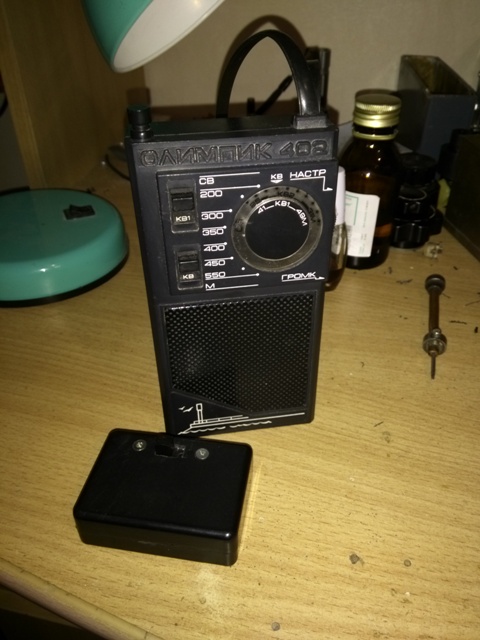

Не удержался и купил на барахолке карманный приемник Олимпик-402, трехдиапазонный СВ/КВ1/КВ2, собранный на К174ХА2 и с УНЧ на кремниевых транзисторах. Был в детстве похожий Олимпик, но я его сначала "модифицировал", а потом и разобрал... КВ1 49-41 метр, КВ2 25-31 метр. Сороковка входит. Решено было собрать телеграфный гетеродин чтобы попробовать принять SSB и на встроенную телескопическую антенну. Какую бы схему выбрать?

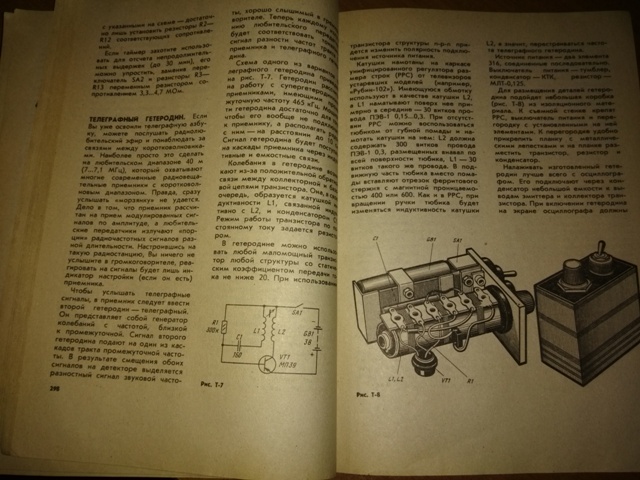

Вспомнил и достал с полки "Энциклопедию начинающего радиолюбителя" выпуска 1992 года под редакцией Иванова Б.

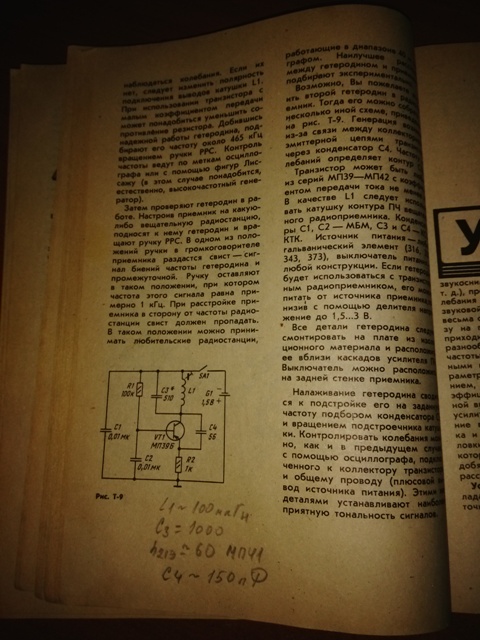

Когда книжка вышла, Союза уже не было и цена на обложке не указана. Продавцы закупали по отпускной цене а продавали уже по своей. Помню что стоила она достаточно ощутимо, это был 1992 или 1993 год, но мама сказала "Раз надо, так надо!" и книжка оказалась у меня. Энциклопедия составлена на основе схем для юного радиолюбителя на основе публикаций в журнале "Радио". Все конструкции и их налаживание описаны полностью, есть рисунки печатных плат и для сборки схем не нужно было обращаться к журнальным первоисточникам. В те годы я собрал из этой книги несколько звуковых генераторов, пробник для определения исправности транзисторов... В книжке есть две схемы телеграфного гетеродина.

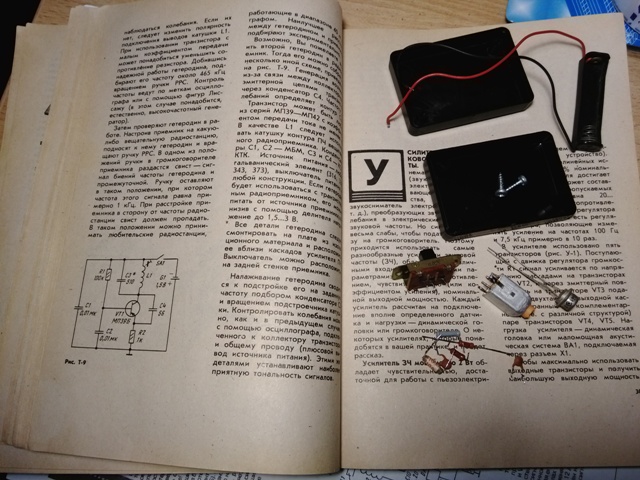

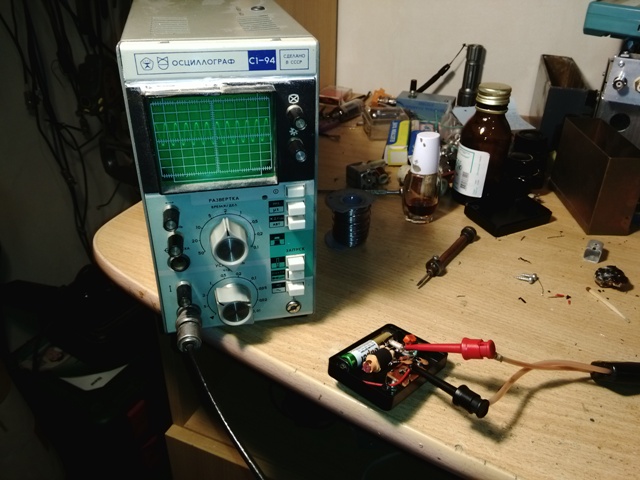

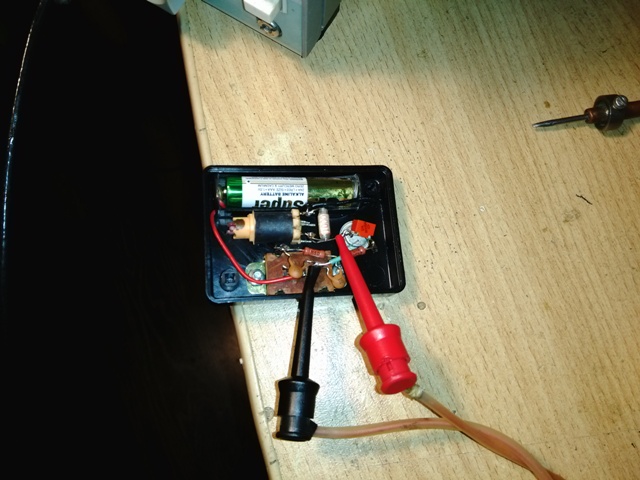

Решено было собирать вторую схему. Катушка и конденсатор взяты с контура ПЧ когда-то разобранной Селги. Собрал в маленькой коробочке с питанием от мизинчиковой батареи. Но гетеродин с указанными по схеме номиналами не запустился. Заменил конденсатор обратной связи С4 на переменный и поймал генерацию.

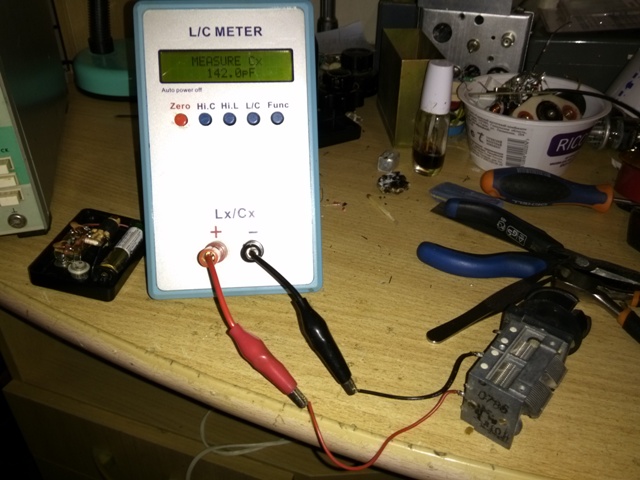

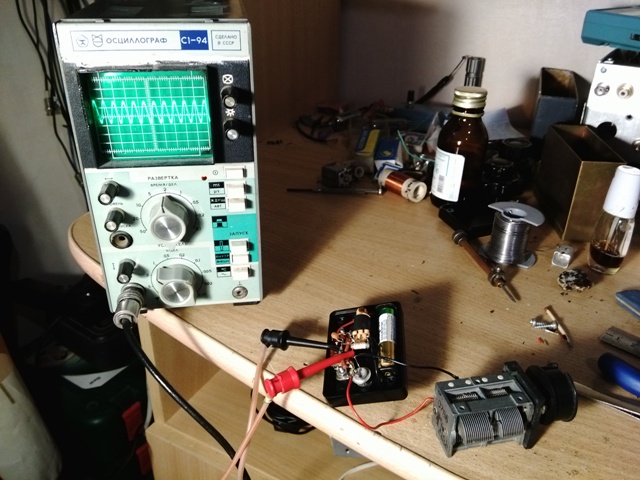

Генерация появлялась пикофарад со 100, впаял 150 пФ и выставил подстроечником катушки ровно 465 кГц.





Вот такая конструкция выходного дня получилась. Хотелось собрать что-нибудь из старой книги, утолить приступ ностальгии и представить как это было раньше, когда для наблюдения за эфиром нужно было найти армейский связной приемник или спаять к вещательному второй гетеродин. Неплохо принимает этот Олимпик вечернюю сороковку на телескоп у окна. Частично разобрать о чем говорит оператор громкой станции можно уже в АМ, но с телеграфным гетеродином все тайное становится явным

Классная книга. Грешен, утащил лет в 11 её с библиотеки...

ub3radio пишет: Аналогично, только книжка была "Основы электротехники" в библиотеке ПТУ, хотя учился там на слесаря по ремонту швейных машин, что, как я понял впоследствии, оказалось не моё. С тех пор уже 25 лет с электричеством
rv9wiw пишет: Я по этой книжке учился азам электроники и тоже собирал по представленной там схеме телеграфный гетеродин, но для радиолы "Вега-323 Стерео". Слушал радиолюбителей на 40 м.

rv9wiw пишет:
Имел счастье в магазине купить эту книгу. До сих пор лежит в книжном шкафу. внуки подрастают... Чем чёрт не шутит.

Товарищи, день добрый!
Лежит у меня целая коробка П416, 422, МП39, 40, 41, 42.
Чего интересного собрать бы на них, времени свободного мало, может есть что-то интересное с минимумом деталей, может приёмничек регенеративный какой...
С Уважением!

Добрый день!
В Юном Технике в 1993 году был опубликован регенеративный приемничек ПОЗНАКОМИМСЯ С... КВ на германиевых транзисторах. Я его в том же году начинал повторять на макетной плате, но до конца не довел, катушек не намотал. Хочу собрать его.

ut8iae пишет: Соберите "Ручеек" Регенеративный приемник, где-то тут на форуме уже показывал его. Работает отлично, 40 ка SSB, подход к порогу плавнейший. Читать отсюда www.cqham.ru/forum/showthread.php?14624-...ewfull=1#post1124721

На фото он с оконечником на П201? 9 транзисторов?
На CQHAM тему читаю с интересом как приключенческий роман!

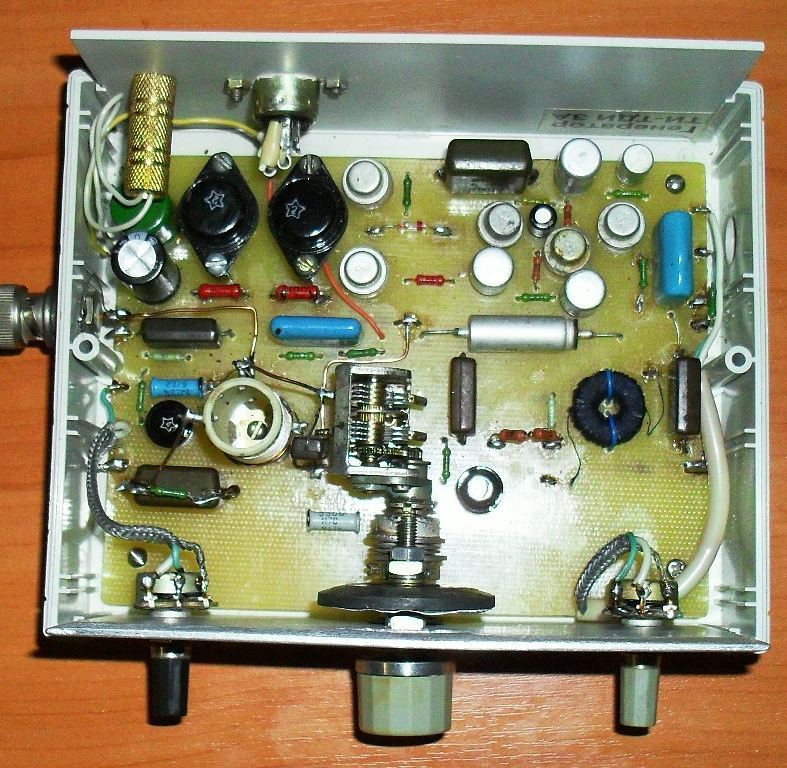

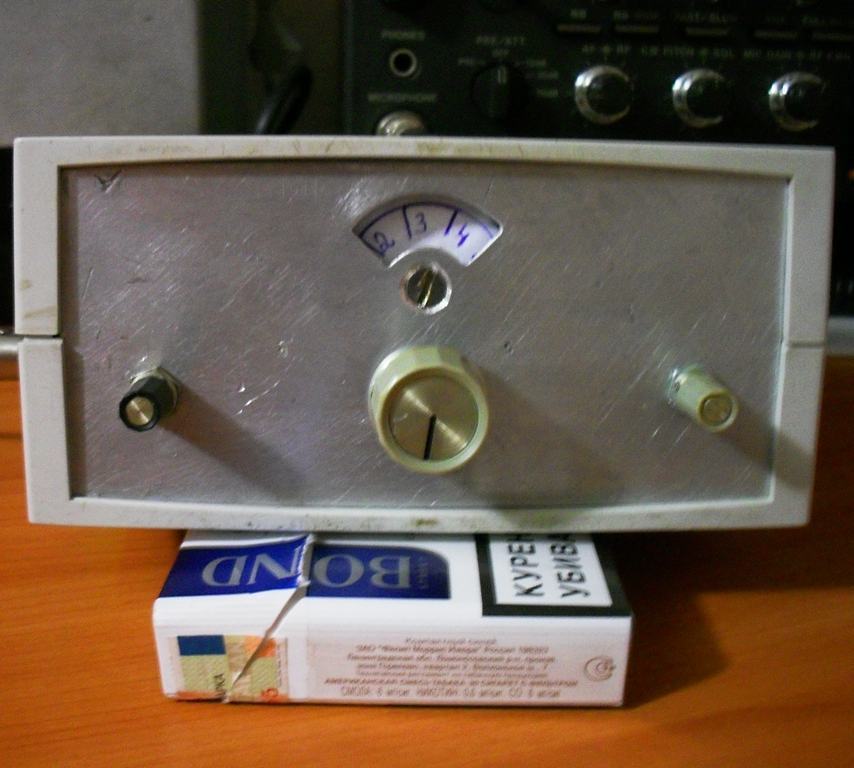

Да, в оконечнике пару П201вых, УНЧ по схеме Беленецкого, + 2 мпшки в предварительном УНЧ, в ВЧ части применил П403, итого 9 транзисторов.

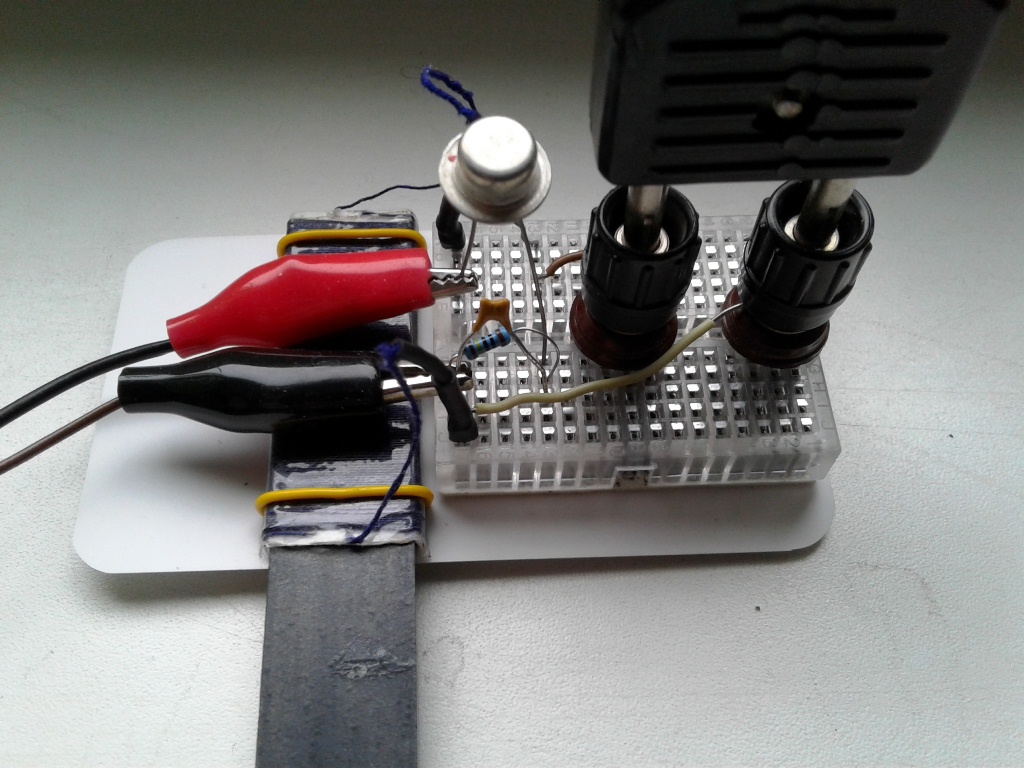

Очередные опыты с детектором. Решил повторить схему Тимофеича Детектор - понижающий инвертер. К сожалению, на низкоомные наушники ничего не услышал. Зато на высокоомные схема работает хорошо. Удалил лишний на мой взгляд диод. И получился синхронный детектор на биполярнике.







Чувствительность и селективность получились замечательные. Если на диодный детектор можно было услышать лишь две станции подмосковного эфира, то на этот детектор услышал вечером 4 станции, включая какую-то зарубежную на непонятном мне языке (м.б. румынский).

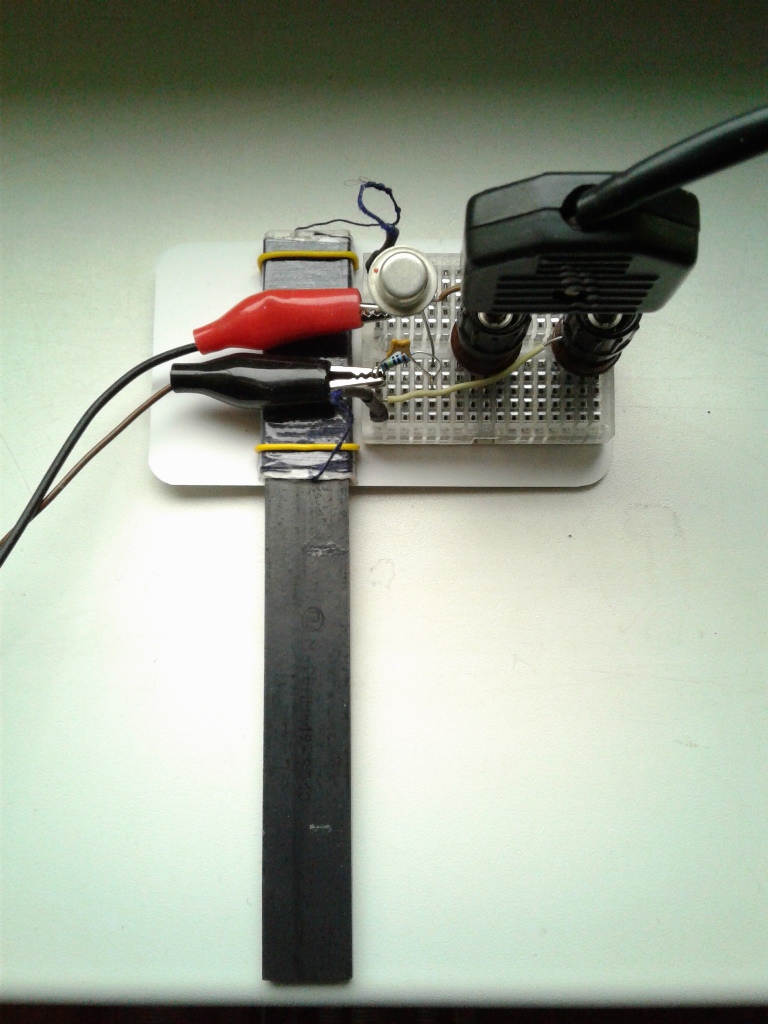

Настройка вдвиганием/выдвиганием ферритового стержня. Уместился приёмник на визитке.
