Ага,нарисую... Тут еще семерку на эту машину впендюрили,нада ещё дрова для сканера искать
Нужно ждать прихода сына,для меня это неподьемно.Думаю,вечером сделаю...
Евгений,норкал это канешно хорошо,но манипуляция из PFR -а,ну куда проще?
Один полевичек ,два резистора и одна емкость ,на осцилографе-заглядение!!!
Ко всем IRF-ам есть комплементарные пары ,напимер 630-й пара 9630 и т.д. я ставил IRF 9540.

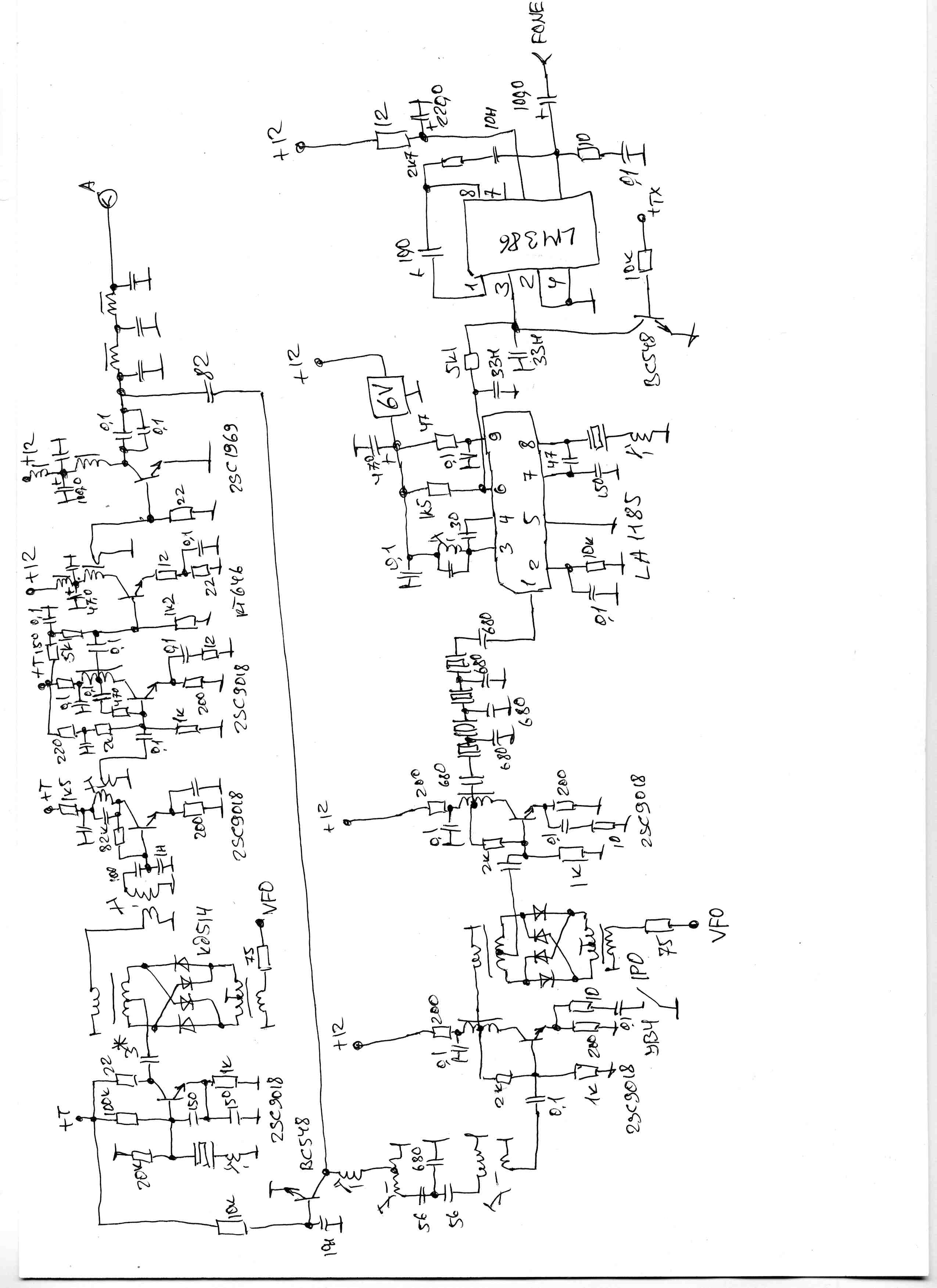

Щас попробую схему притулить.
Гы,а как развернуть не знаю
ГПД не рисовал,самая обычная трехточка на Амидоновском кольце.

Спасибо за схему, не вижу как манипуляция cw работает и на какую частоту кв. фильтр ?

Манипулируется сам коммутатор rx/tx и получается полный брек-ин
фильтр на 9 мГц.ГПД 5-5,1мГц

Понятно... а отсутствие регулировки усиления не напрягает?

Она по выходу 386-й. На плате предусмотрена еще АРУ,поэтому регулятор пришлось туда запланировать.

Схему и фото сохранил себе для справок. Отличная работа. Здорово отдает элекрафтом, так чего то показалось. Только без подчисточного фильтра.

Виталий, схему ешё рано,уже сейчас видны некоторые доработки.
оцень хоцца избавится от УВЧ ващще и способы достижения видны.
Проведу пару лабораторных... и выдам.
Это я только про приемник... в передатчике все устраивает.

Сергей, народ спрашивает (в личке) печатку в Layout, есть ли?
А схемные решения я себе сохраню, кварцев есть и в карболитовых корпусах в изобилии, и есть кварцы на 2 с чем то мегагерца, рано или поздно займусь с одним преобразованием, на НЧ будет то что надо. И эмф -0.6с есть у меня, тоже надо бы приемник на НЧ, понравился простой вариант от US5MSQ на двухзатворных полевиках.

Вопрос - насколько традиционный предусилитель ПЧ на кп903 будет соотносится с Вашим вариантом, что лучше?

Виталий, схему ешё рано,уже сейчас видны некоторые доработки.
оцень хоцца избавится от УВЧ ващще и способы достижения видны.
Проведу пару лабораторных... и выдам.
Это я только про приемник... в передатчике все устраивает.

--
73!!! Сергей ut5lp

Вот только выходной транзистор не устраивает, стоит 30$ Чем заменить можно ?
