ua4nu пишет: Повышающий DC-DC модуль QSKJ QS-1248CBD-120W.
Если правильно применить никаких помех. Даже особо сильно экравнировать не надо. У меня он делает из аккумулятора 12В - 50В(выходной ток более 1 А). Питает УМ на КП904 в поле. От этого же аккумулятора питается рация qrp.ru/forum/9-%D0%A1%D0%B0%D0%BC%D0%BE%...1%80?start=200#63174.
Вообще, не надо бояться импульсных ИП.

Насколько я помню в SW мини использовались повышающие модули, для питания выходного каскада.
Вроде работает, замечаний не было.

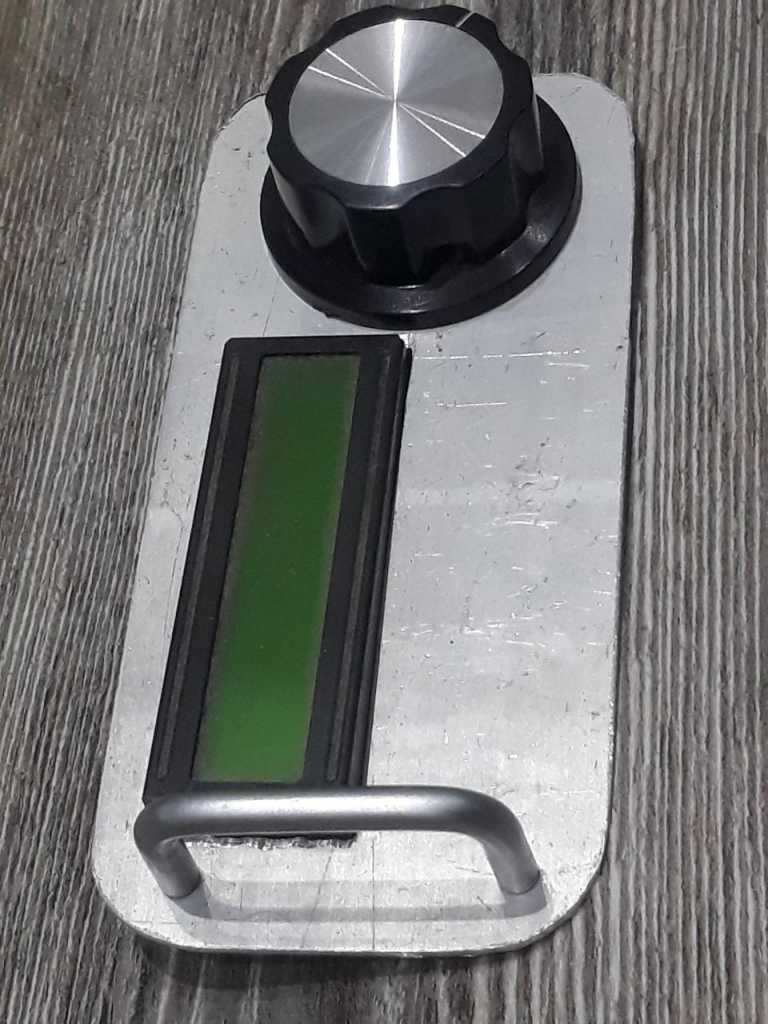

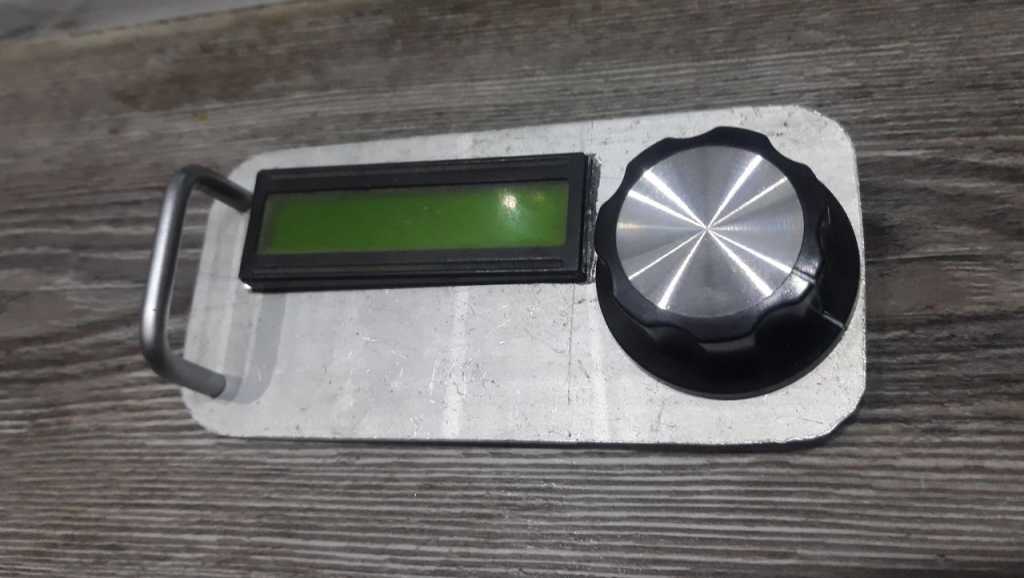

Начал поработать с листовой! Передный План! Требует ОКУРАТ работы! Всю эксплатационый жизнь Аппаратуры, будеш смотреть на НЕГО!!!. Думаю отлично получилось! Правда с маламошной Балгаркой)), остальное ножовкой черты проводит и всё. и так, под Экраном с низу Гнездо-Тангенты, Регуляторы-Громкость, РРУ , с правой стороны Энкондер, а над Энкондером кнопки RIT, MODE или Шаг настройки.

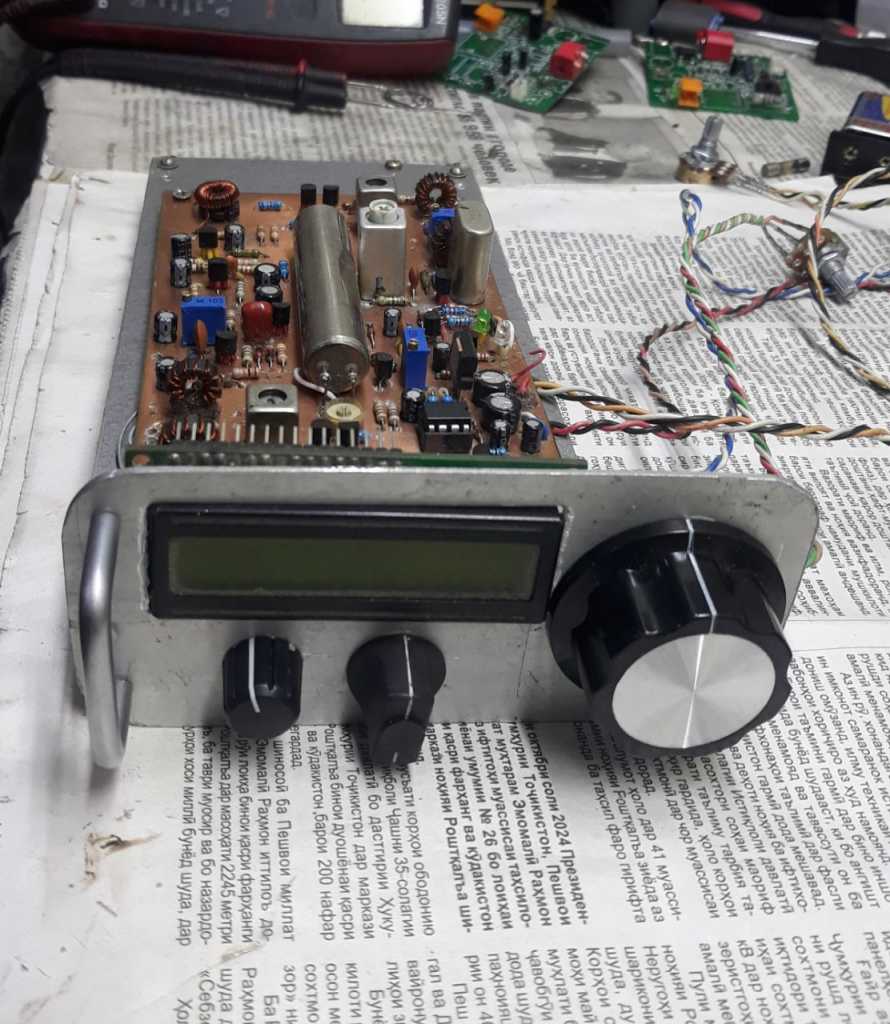

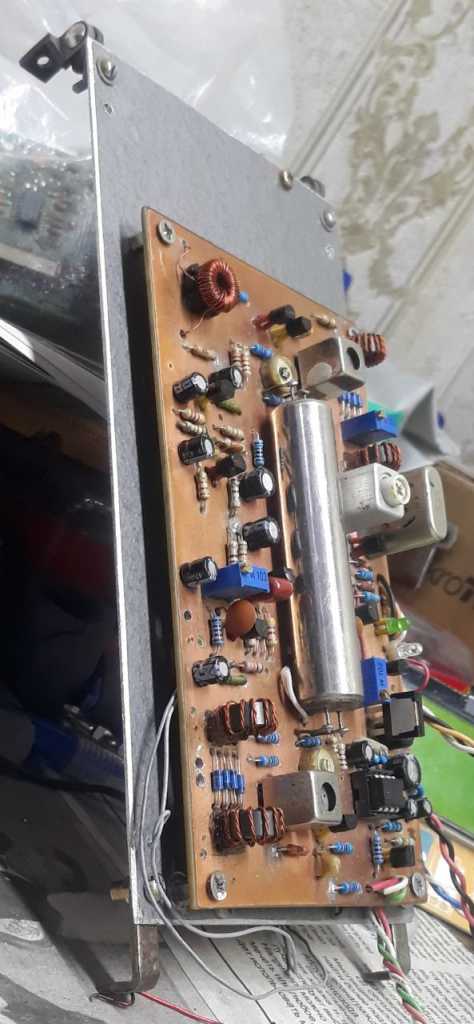

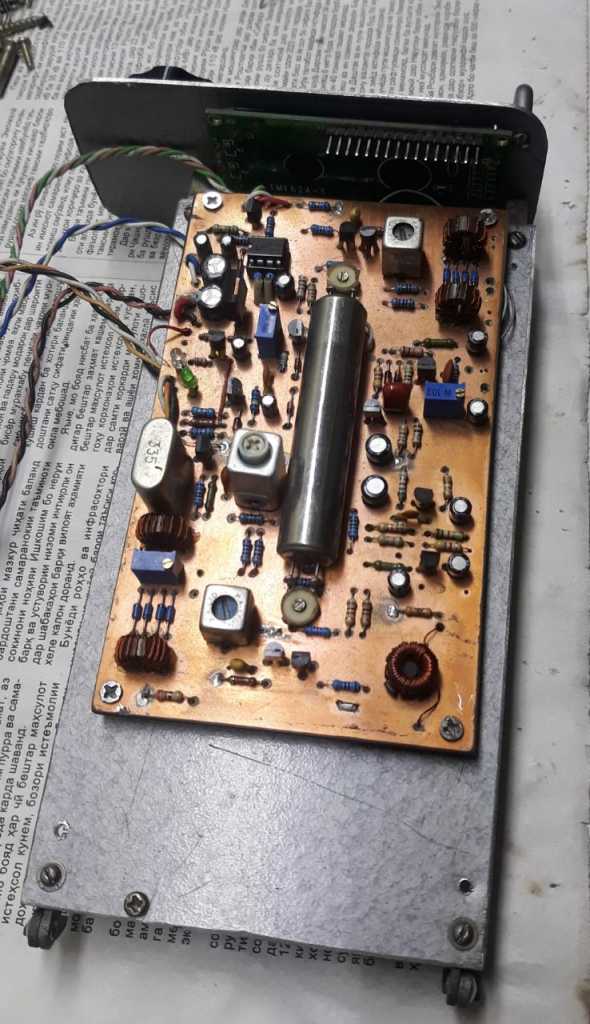

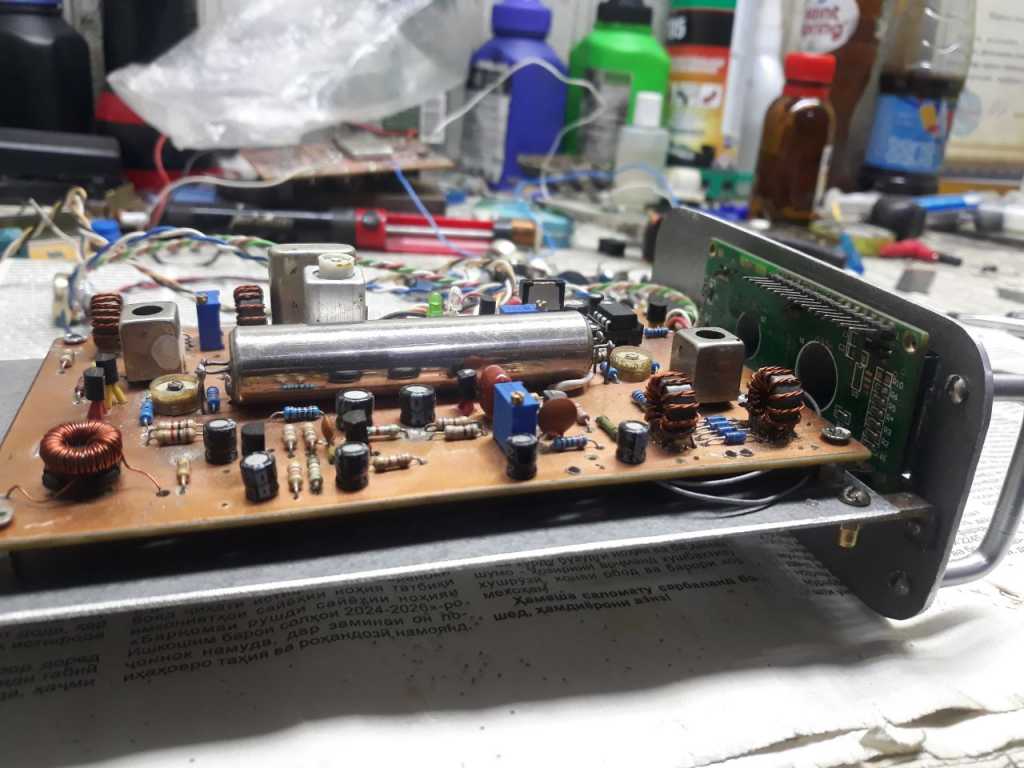

Скоро 2026год и в честь Юбилею 50лет Легендарного трансивера Радио-76 начал конструировать Реверсивный каскад по мотиву "Радио-76" Сергея Беленецкого. Запустил на приём, отлично звучить и на передачу тоже хорошо. Продолжаем Конструировать

Болгарку использую для "больших работ" нарезать металл вырезать крышки.
Для "мелких работ" пользуюсь эл. лобзиком. Получается гораздо лучше

От всех схемных решениях я немношко отошол и сверлил размеры, уточнил, смотрю отлично идёт работа

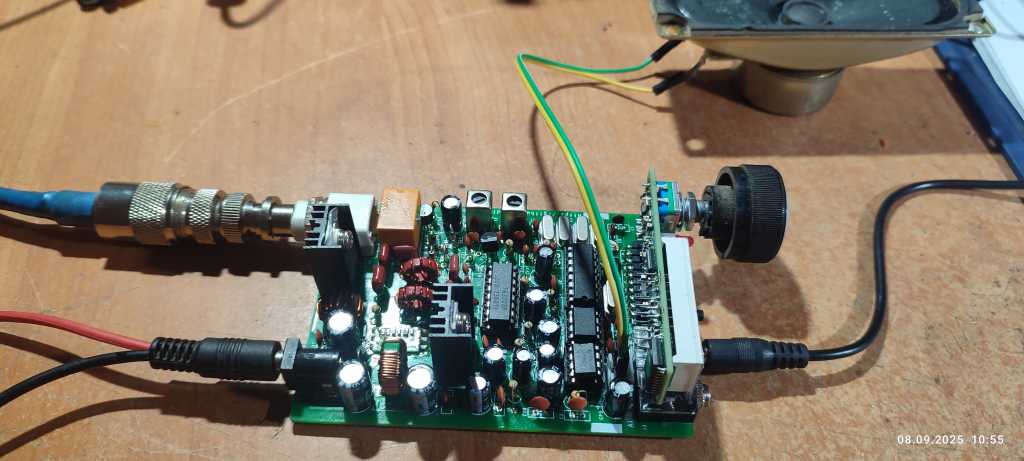

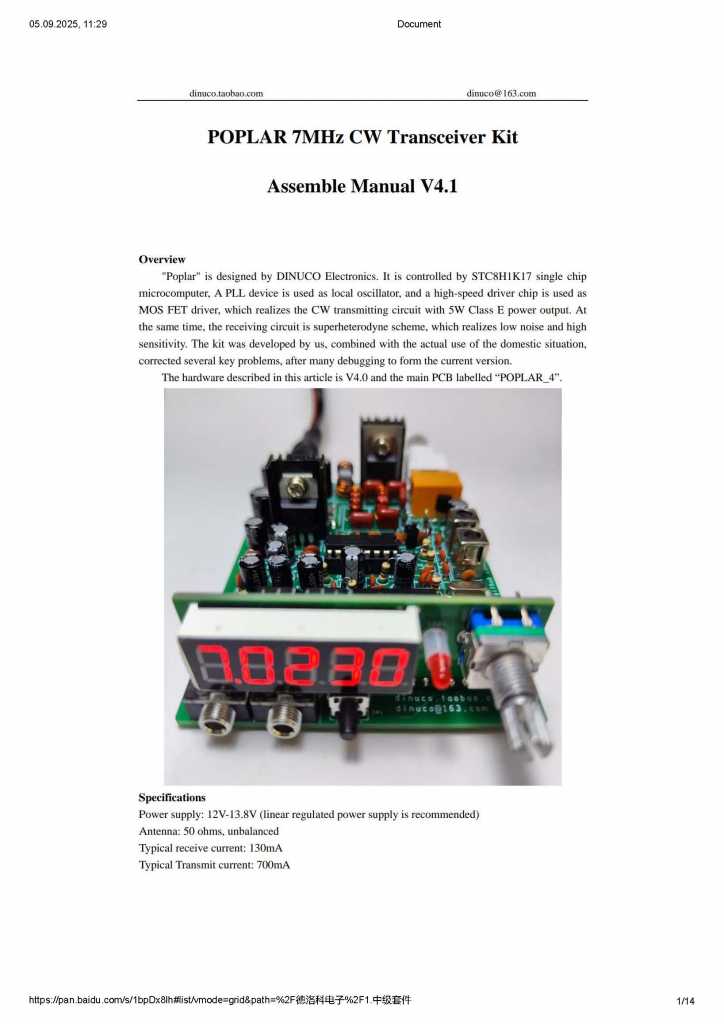

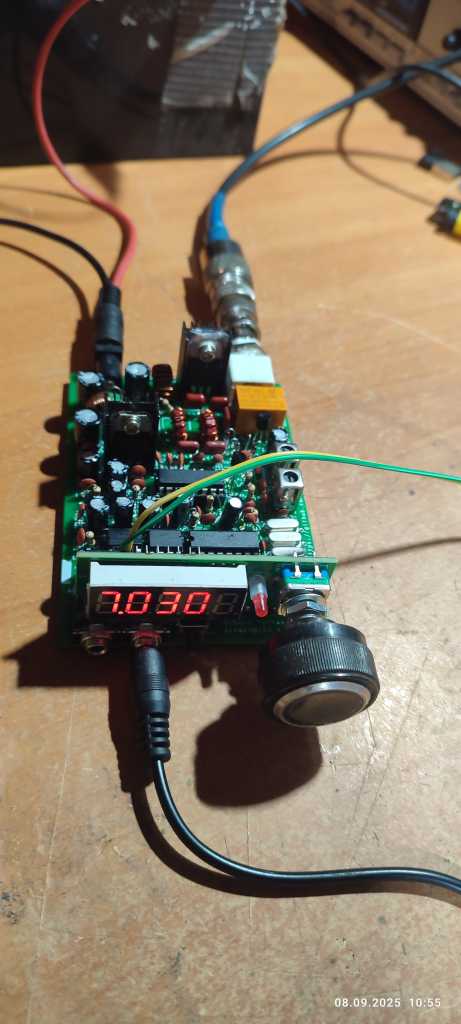

Вот пришло из Китая QRP CW(POPLAR 7 Mgz Transceiver Kit). Спаял. Заработало сразу. Чуйка не очень, да и мощность ниже заявленной. Но, зато есть синтезатор. Теперь нужен корпус и можно работать. Rock Mate думаю будет теперь не приделах, хотя у него чуйка покруче.На прием потребляет 85ма, на передачу 330ма. Надое еще тестить и крутить.

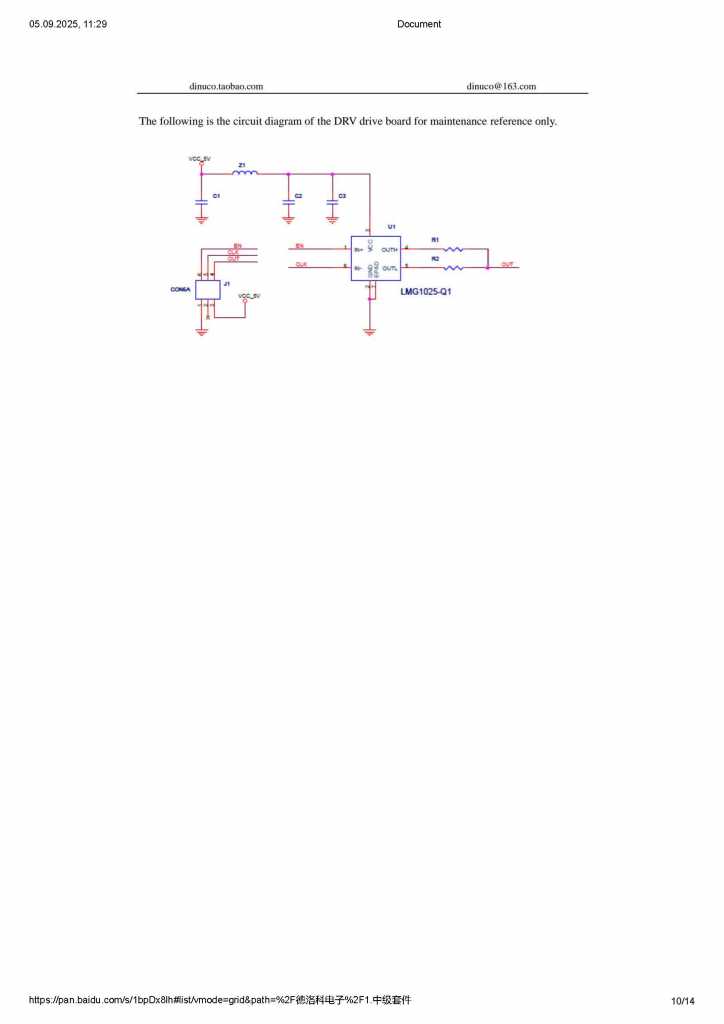

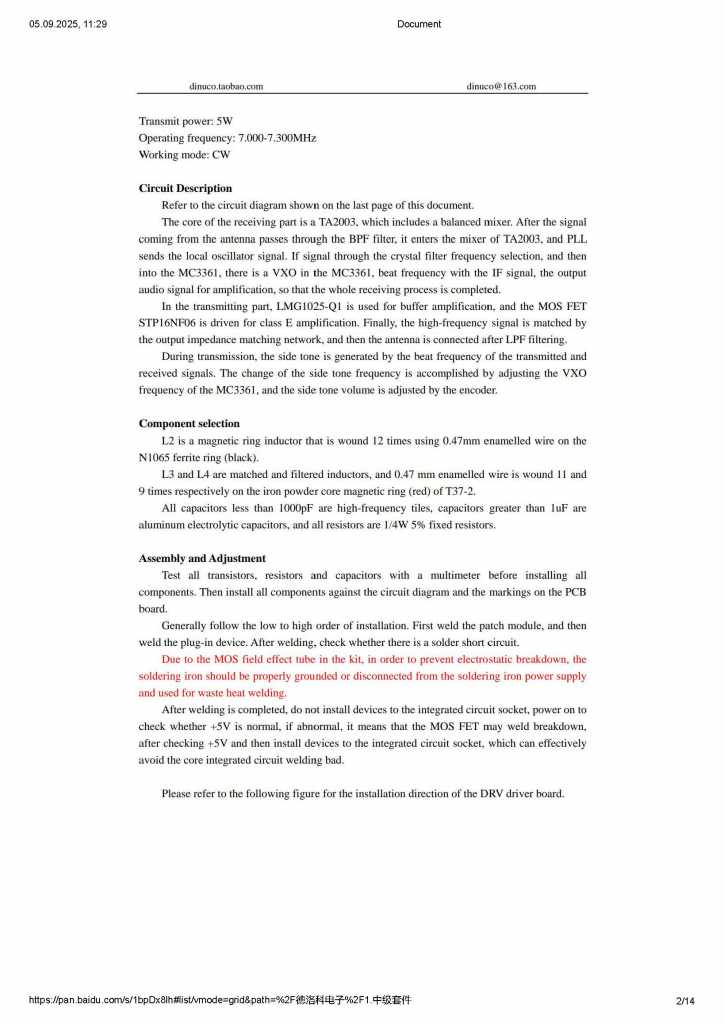

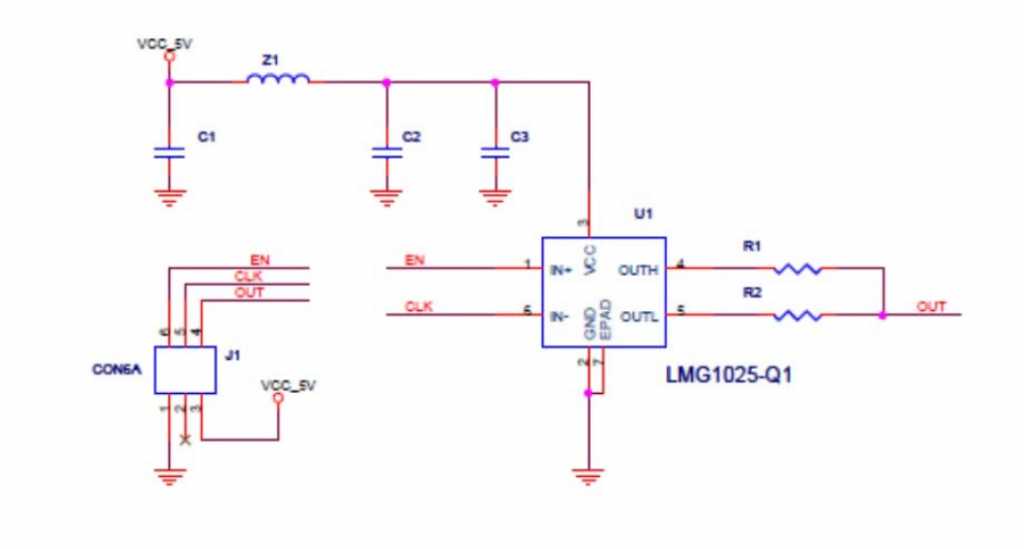

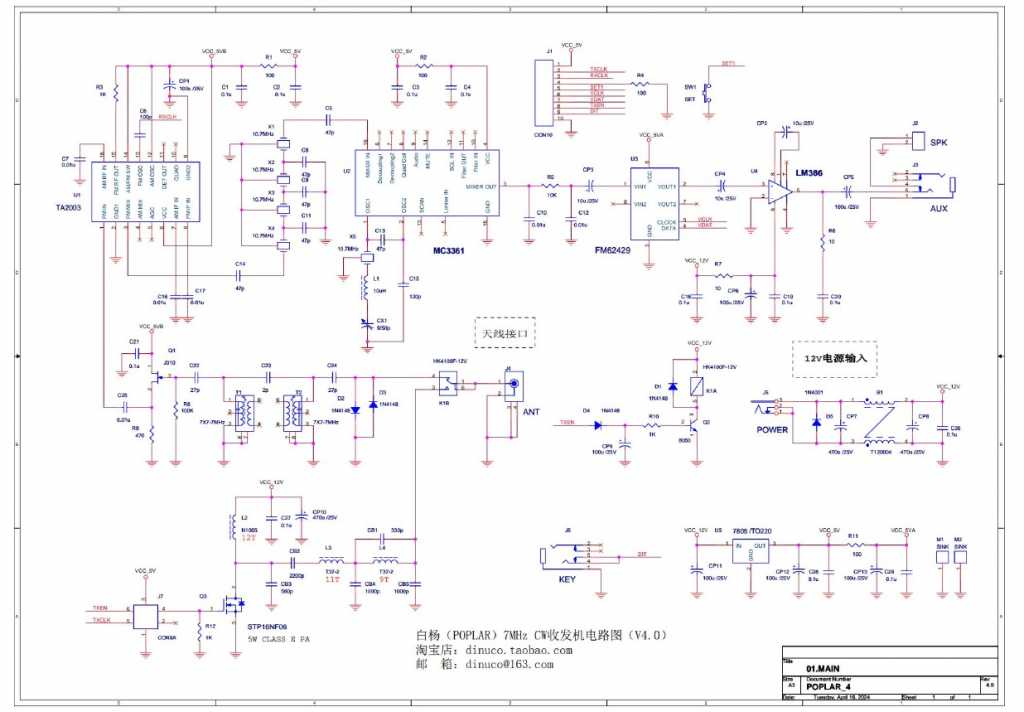

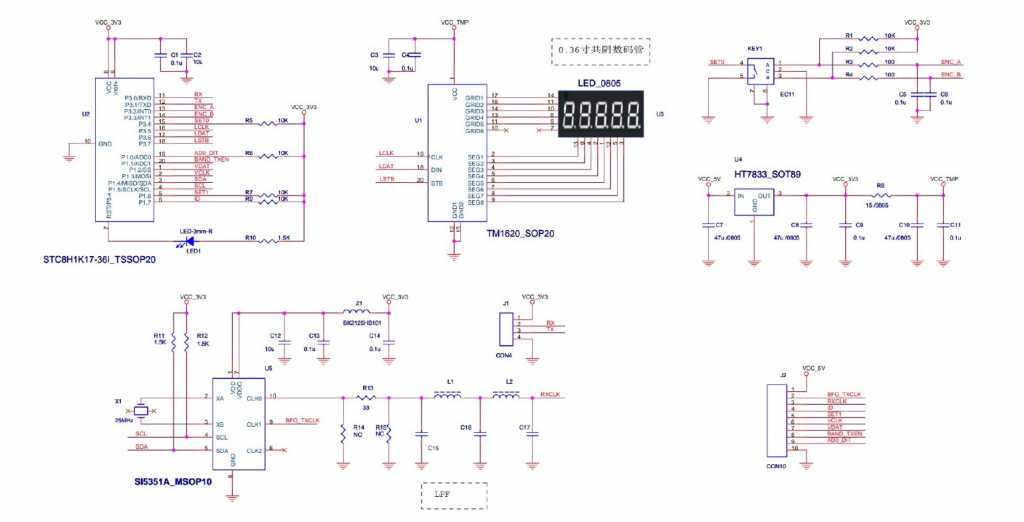

Мне кажется схема интересная. В передающем тракте использован чип драйвера светодиодов. Выходной каскад работает в режиме Е, но после фильтров сигнал вполне приличный. Мощность на выходе около 7W. После подстройки сравнивал чувствительность с взрослым трансивером - вполне приемлемая, но измерить нечем. Также регулятор громкости - цифровой. Ну и сдвиг частоты передачи сделан. Схема ниже . . .

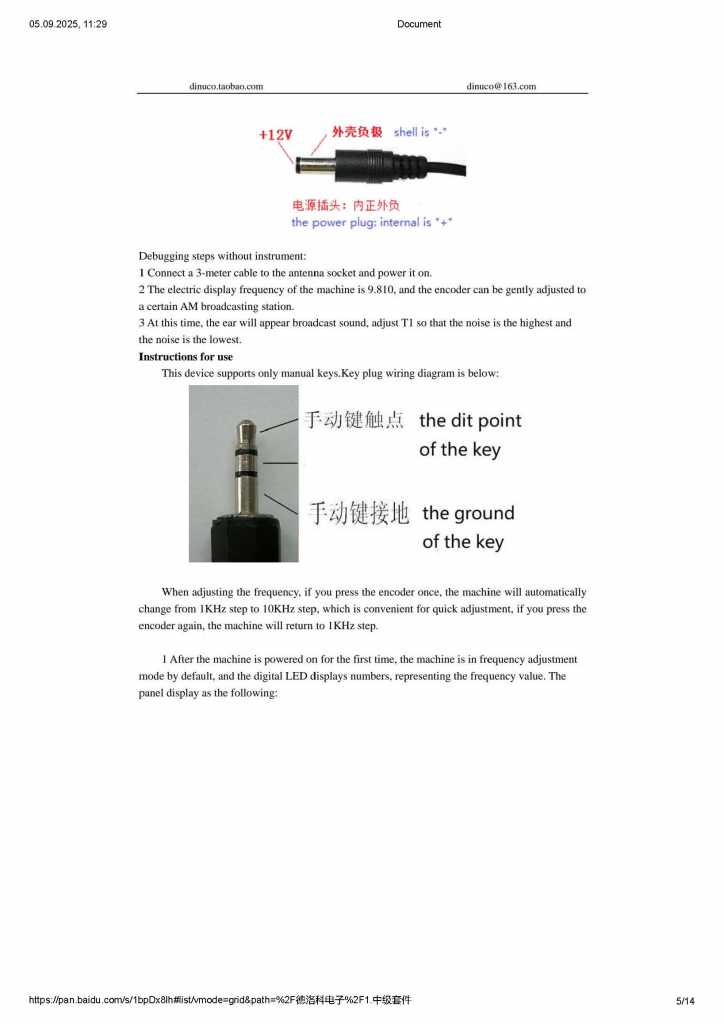

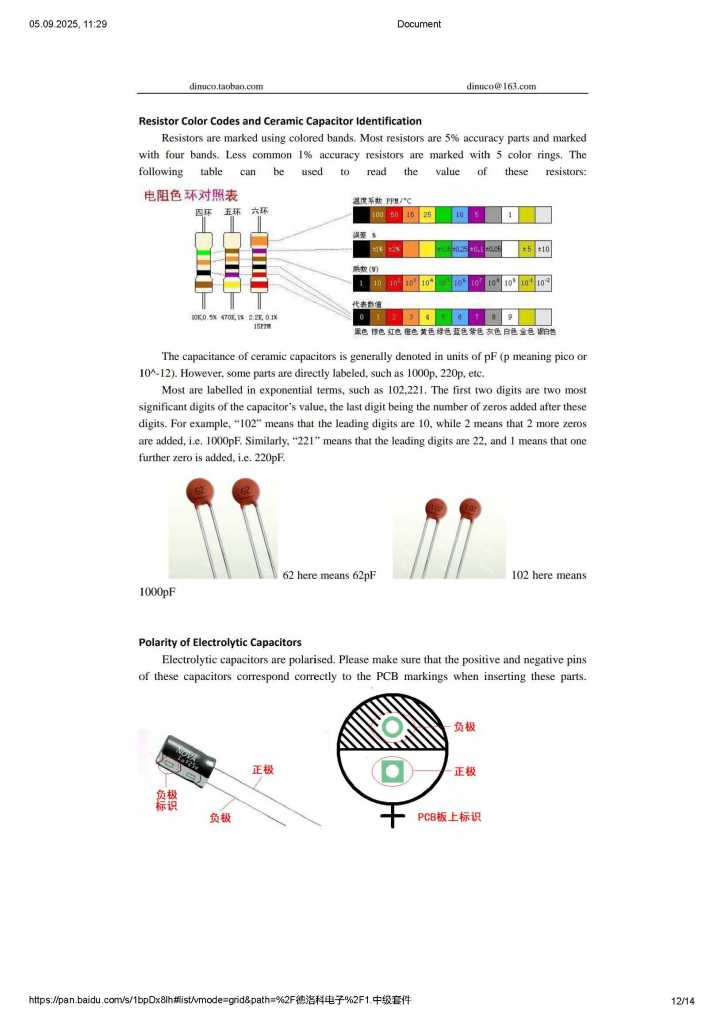

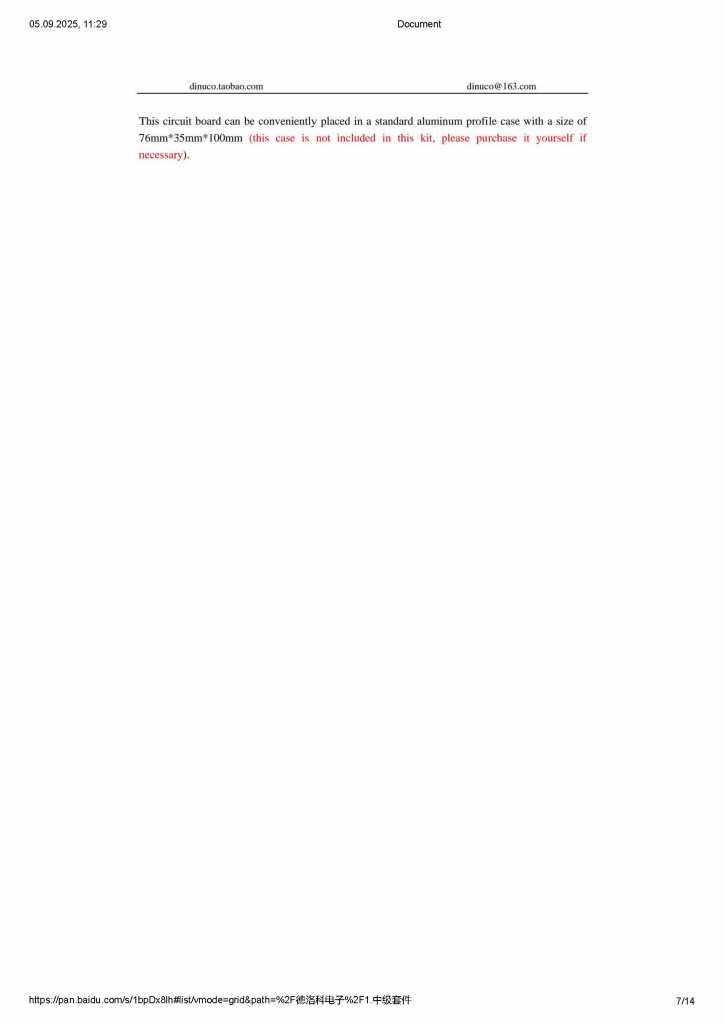

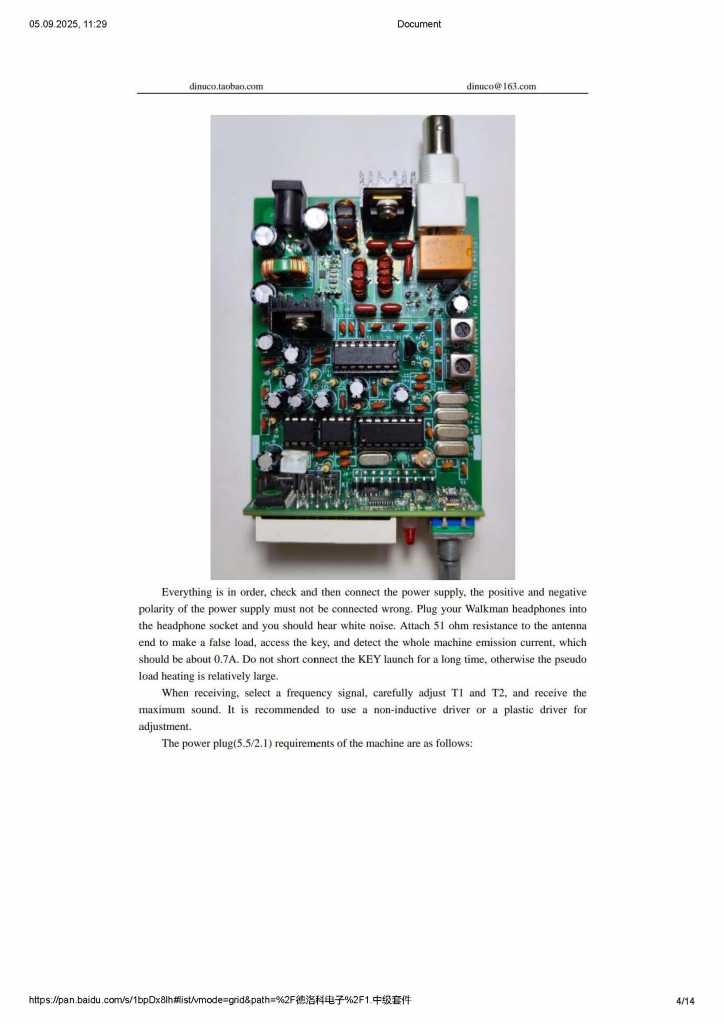

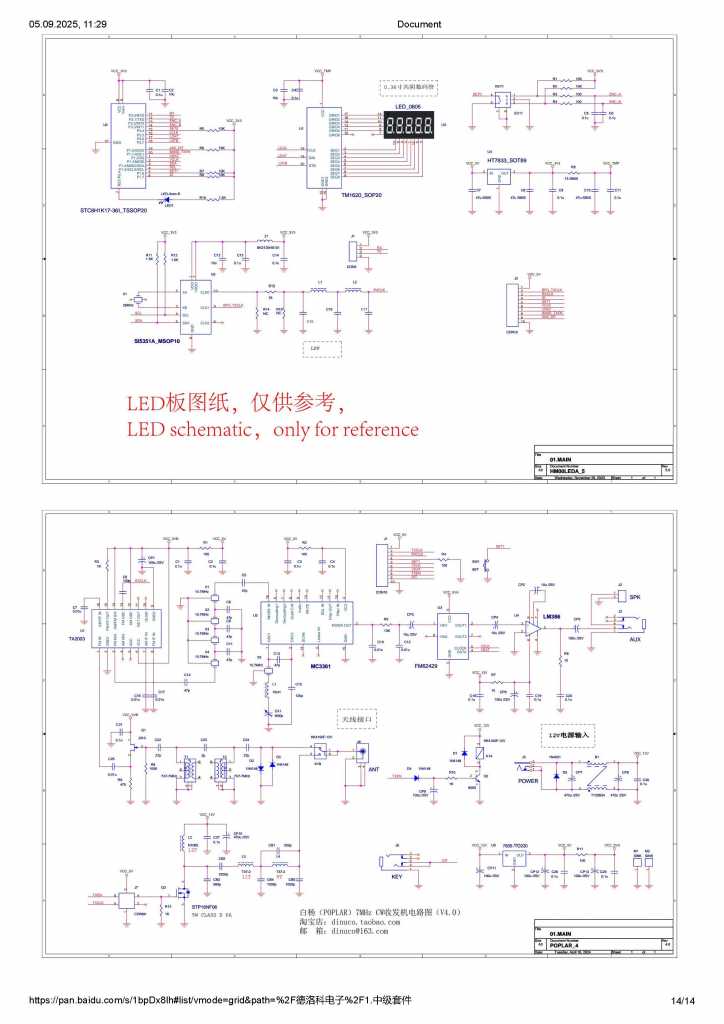

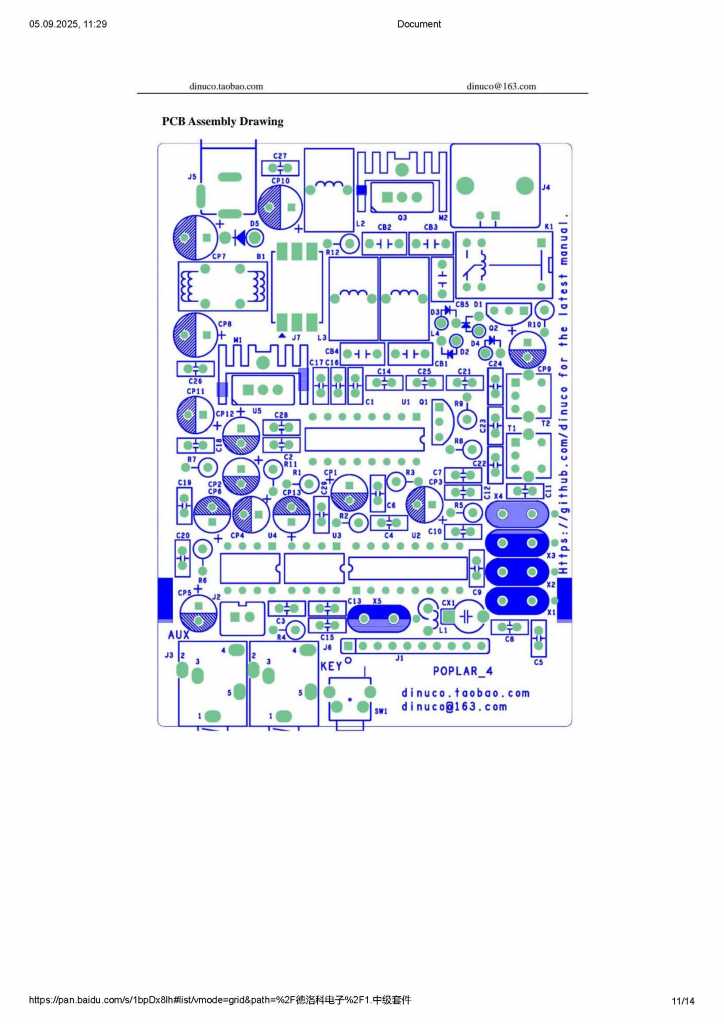

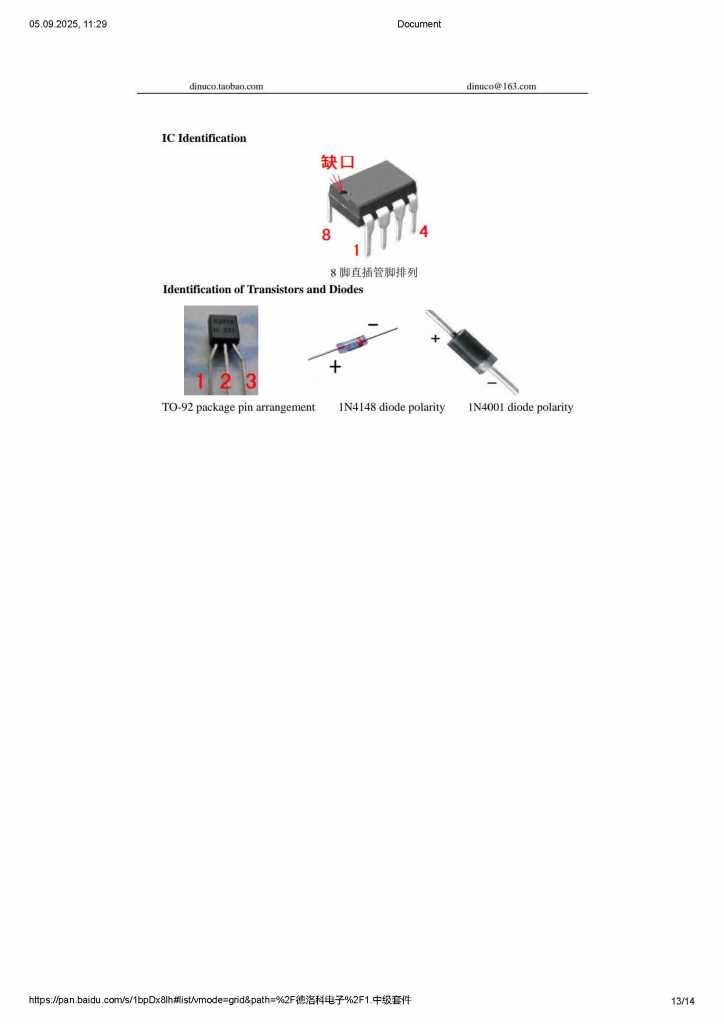

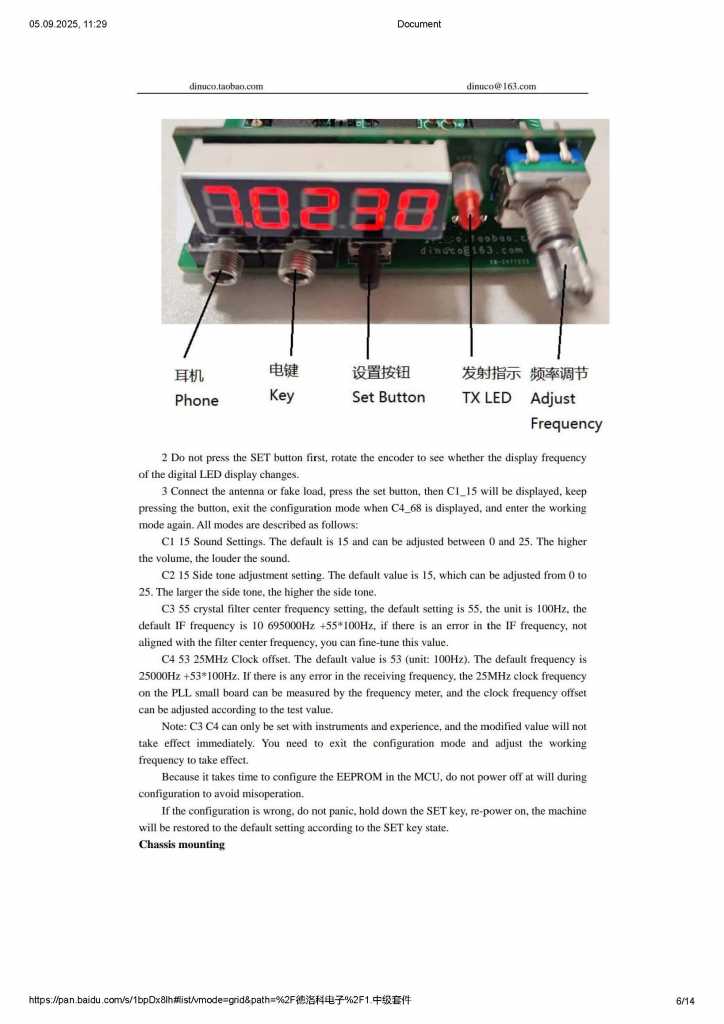

Прикрепляю файл описания

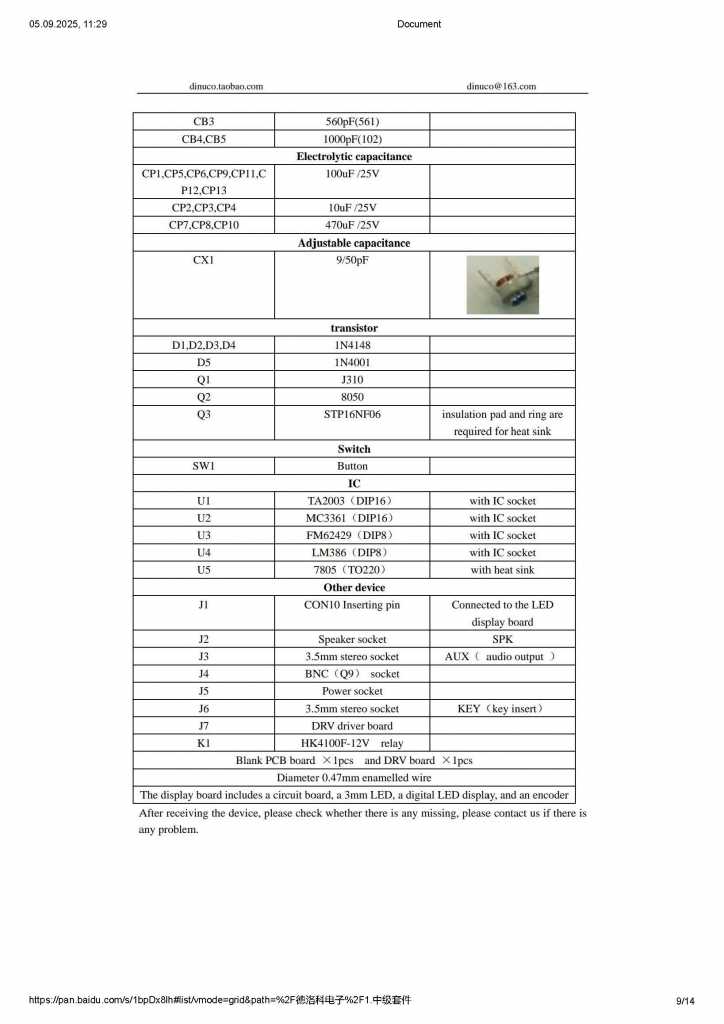

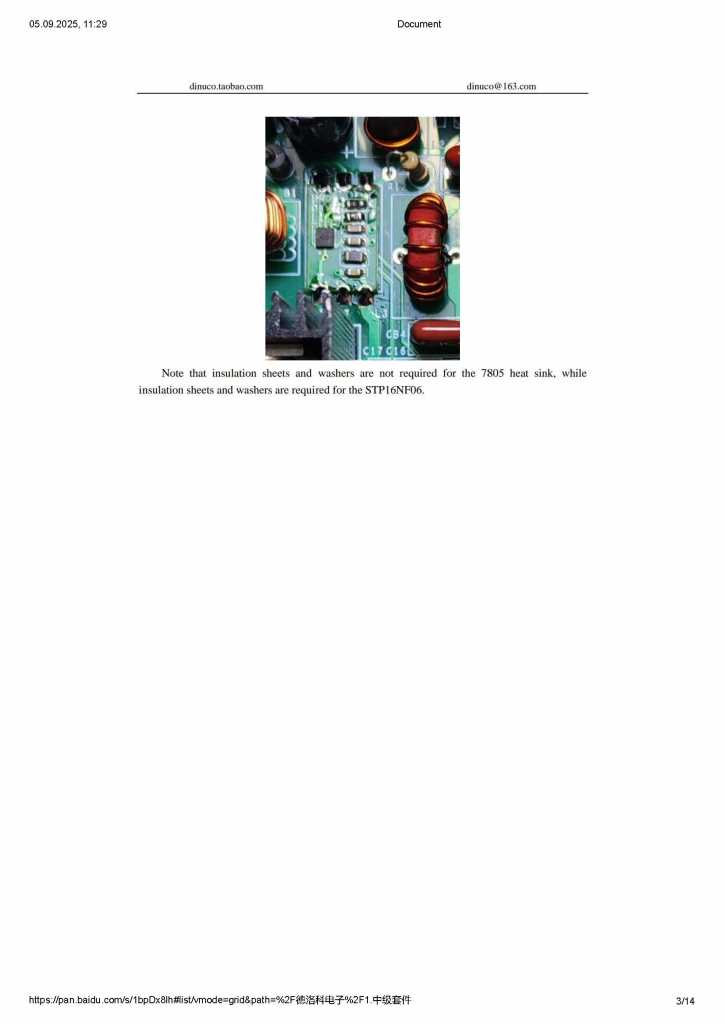

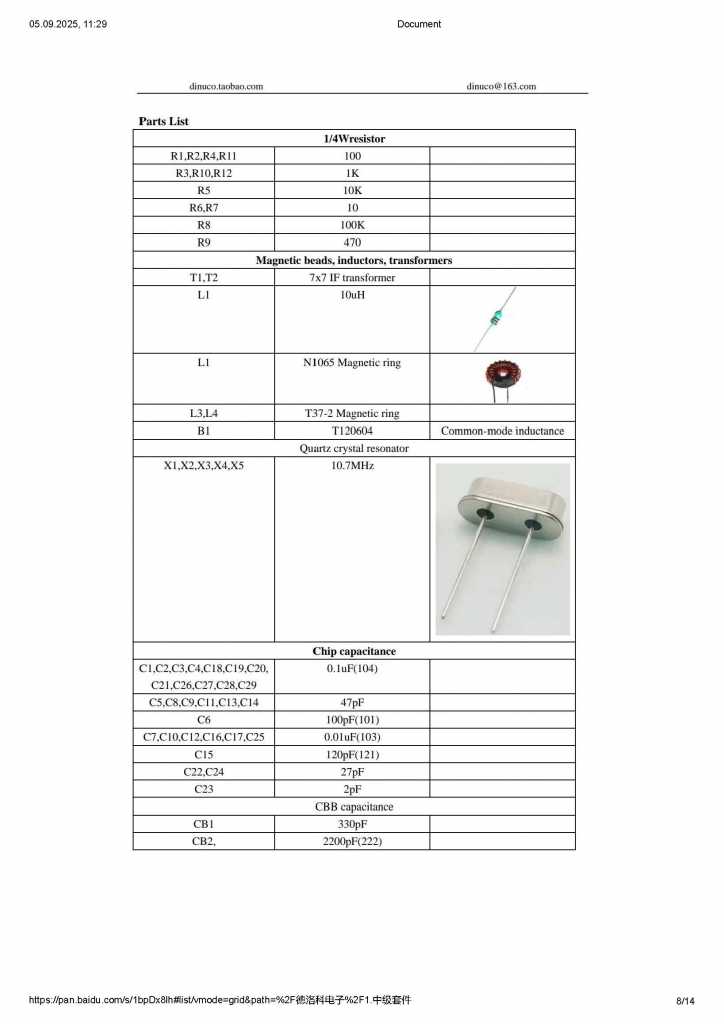

Чего то не прикрепляется файл Pdf. Отправлю картинками
